SÍMBOLOS ELÉCTRICOS PARA ESQUEMAS UNIFILARES (DWG/DXF)

En el siguiente enlace podéis descargar una biblioteca de símbolos (en formatos DXF o DWG) para realizar esquemas eléctricos unifilares, se ha elaborado con el programa QCAD. En ella se recoge la representación de los elementos más corrientes de instalaciones eléctricas y algunos ejemplos, tanto de alta/media como de baja tensión:

Biblioteca de símbolos eléctricos unifilares para baja y alta tensión (DXF & DWG)

Para aquellos lectores interesados en saber como se realizan los esquemas eléctricos unifilares para diferentes tipos de instalaciones eléctricas les recomiendo consultar las siguientes cuatro publicaciones:

ÍNDICE DE CONTENIDOS

Anuncios
Anuncios

SÍMBOLOS BAJA TENSIÓN

En la parte superior izquierda se representan los símbolos habituales en baja tensión, clasificados según su tipología (de izquierda a derecha): cargas (aparatos que consumen), protecciones eléctricas, elementos de la red de distribución, dispositivos de instalaciones fotovoltaicas y denominación de circuitos. Debajo se recogen los siguientes cinco ejemplos:

  1. Esquema unifilar de una estación de recarga para vehículos eléctricos.
  2. Esquema unifilar de un suministro conectado en baja tensión con seccionamiento.
  3. Esquema unifilar de una instalación de autoconsumo fotovoltaico.
  4. Diagrama del conexionado de una batería de condensadores en presencia de un autoconsumo.
  5. Diagrama del sistema de puesta a tierra de un suministro.

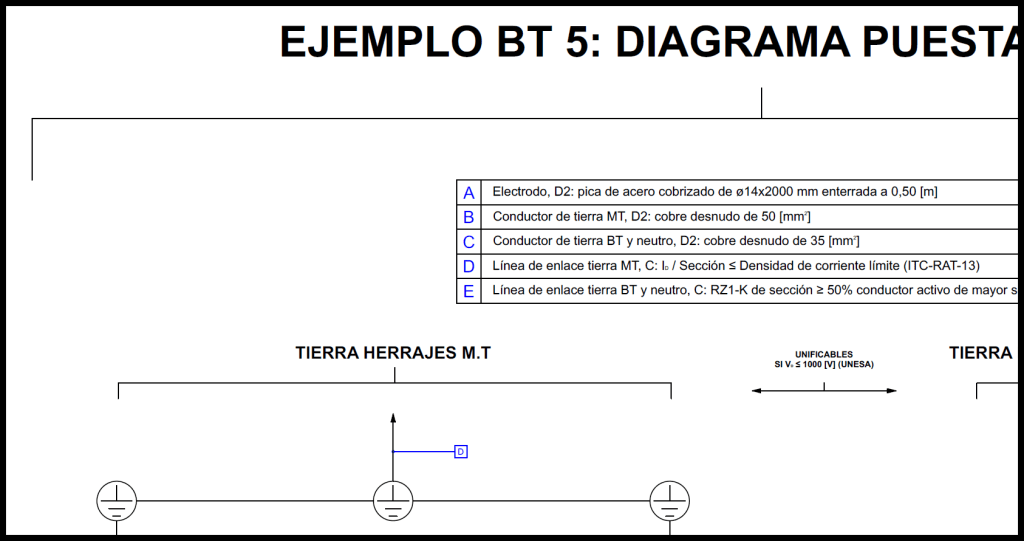

Figura 1 – Extracto del ejemplo 5 de baja tensión (Elaboración propia)

SÍMBOLOS ALTA/MEDIA TENSIÓN

En la parte superior derecha se representan los símbolos de los diferentes tipos de celdas de alta tensión que pueden encontrarse en centros de transformación y centros de seccionamiento; se han tomado de referencia principalmente los proyectos tipo de las empresas distribuidoras I-DE y UFD. En la parte inferior se exponen cinco esquemas tipo:

  1. Esquema de centro de seccionamiento tipo 3L de UFD.
  2. Esquema de centro de seccionamiento tipo 4L de UFD.
  3. Esquema de centro de seccionamiento para hasta 630 [kW] de I-DE.
  4. Esquema de centro de seccionamiento para más de 630 [kW] de I-DE.
  5. Esquema de centro de transformación de abonado con celda de medida.
Figura 2 – Extracto del ejemplo 5 de alta tensión (Elaboración propia)

Publicado por Ingeniero Solitario

Ingeniero especializado en el sector de las energías renovables y en concreto del autoconsumo fotovoltaico.
