En esta publicación se explica el uso de la siguiente hoja de cálculo para ayudar a determinar las secciones de los cables de circuitos de baja tensión en redes interiores y las dimensiones de sus canalizaciones de manera acorde al Reglamento electrotécnico para baja tensión y la Norma UNE UNE-HD 60364-5-5:
Autoría: Ingeniero Solitario (Autoconsumo y Autarquía)
ÍNDICE DE CONTENIDOS
DATOS DE PARTIDA
Las celdas de las tablas que debe de cumplimentar el usuario son las indicadas en color blanco, el resto por regla general no deben modificarse, abajo se expone la leyenda de colores completa. Los parámetros de partida a introducir son los listados a continuación:
- Denominación del circuito: nombre que se le desee asignar.
- Sección del conductor ([mm²]): sección normalizada del conductor, de 1.50 [mm²] a 300 [mm²].
- Longitud del circuito ([m]): longitud del circuito desde el cuadro de protecciones hasta la carga o equipo.
- Número de ternas: número de cables por cada fase o polo del circuito.
- Tipo de aislamiento: tipo XLPE (termoestable) o tipo PVC (termoplástico), no se contempla HEPR.
- Tensión nominal ([V]): 230 [V] en sistemas monofásicos y 400 [V] en los trifásicos, en CC depende de los equipos.
- Intensidad nominal ([A]): intensidad máxima de trabajo permanente del circuito.
- Tipo de circuito: dos opciones, monofásico o corriente continua (II) y trifásico (III).
- Tipo de montaje: acordes al REBT y normas UNE, son A1, A2, B1, B2, C, D1, D2, E y F.
- Temperatura del entorno ([ºC]): habitualmente 25 [ºC] para montajes D1/D2 y 40 [ºC] para el resto.
- Resistividad del terreno ([K·m/W]): depende de las características del terreno, se suelo tomar de 1 a 1,5 [K·m/W].
- Nº de circuitos agrupados ([u]): cantidad de circuitos agrupados en una misma canalización o zanja.
- Exposición a la radiación solar: dos opciones, SI o NO, solo se da en instalaciones exteriores (e.g. fotovoltaica).
- Tipología acorde al REBT: acorde a la ITC que aplica, determina los coeficientes de seguridad y otros factores límite.
- Zona ATEX: dos opciones, SI o NO, endure las condiciones de cálculo para la intensidad máxima admisible.
- Duración del cortocircuito ([s]): depende de la curva de disparo, habitualmente oscila de 0,01 a 1,00 [s].
- Cortocircuito en origen ([kA]): en C.A depende del transformador en origen, para suministros B.T suele ser de 20 [kA].
RESULTADOS OBTENIDOS
En la fila final de cada apartado («FUENTES«) se indican las fórmulas, símbolos u origen de los parámetros. La hoja cuenta con tres apartados principales (1/2/3) en los que se exponen los resultados de comprobar si la sección elegida es adecuada, es decir, no la determina, sino que comprueba si la introducida por el usuario cumple normativa:
- Comprobación del criterio térmico (intensidad máxima admisible).
- Comprobación de la caída de tensión (efecto Joule).
- Comprobación de la corriente de cortocircuito.
En el caso de que algún circuito no cumpla uno de los criterios esto se indicará en la última columna de su correspondiente apartado («Evaluación de criterio«) como «NO CUMPLE» con fondo color rojo, en caso contrario la celda pondrá «CORRECTO» con fondo verde.
En color naranja se indican situaciones límite, concretamente aquellos casos en los que la intensidad máxima admisible del circuito está por encima de la intensidad de trabajo pero por debajo del calibre de interruptor normalizado más cercano, es decir, el interruptor deberá regularse a la baja.

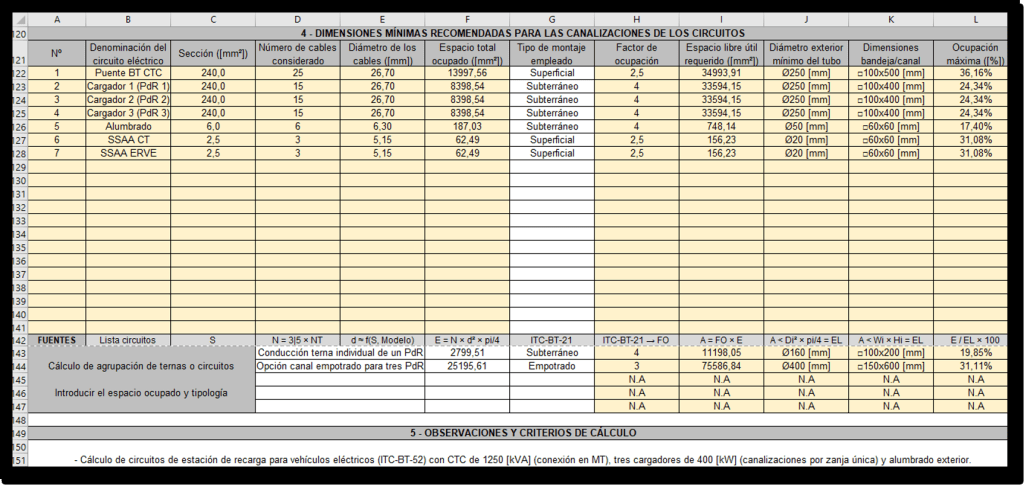

En el apartado 4 se calculan las canalizaciones de los diferentes circuitos, suponiendo que se canalicen en solitario, esta sección cuenta con un subapartado para poder comprobar la sección en el caso de querer agrupar circuitos o ternas de otro modo. La última sección (5) es para que el técnico pueda dejar comentarios de interés y los criterios de cálculo seguidos.
EJEMPLOS Y ADVERTENCIAS
En los siguientes enlaces se adjuntan tres ejemplos reales resueltos usando esta misma hoja de cálculo. Cabe advertir que las redes subterráneas y aéreas de distribución pública en BT (de la compañía distribuidora) por regla general tienen sus propias especificaciones o normas técnicas particulares en las que se detalla como deben de calcularse, si bien los resultados obtenidos serán muy similares a los alcanzados con esta herramienta basada en el REBT y Normas UNE:
