Los transformadores de tensión (TT) e intensidad (TI) son equipos empleados en los suministros eléctricos de gran potencia (> 44 – 50 [kW]) para la medición indirecta del consumo de los usuarios. En baja tensión se ubican en la caja de medida o caja de protección/medida (CPM) y en media tensión en la celda de medida.
Publicación relacionada:
<<< TRANSFORMADORES DE MEDIDA PARA CONTADORES DE COMPAÑÍA EN SUMINISTROS DE BAJA TENSIÓN >>>
Básicamente reducen la corriente y el voltaje a un máximo de 5 [A] y 110:√3-110:√3 [V] respectivamente, permitiendo al contador medir la potencia y la energía demandadas. En esta publicación se explica como elegirlos en suministros de media tensión (≤30 [kV]) en base a la normativa vigente actualmente (1/3/25).
ÍNDICE DE CONTENIDOS
- Introducción y marco normativo
- Selección de transformadores según la Normativa Nacional
- Condicionantes de las Normas Técnicas Particulares
- Ejemplo de selección
INTRODUCCIÓN Y MARCO NORMATIVO
Los suministros conectados en media tensión siempre disponen de un centro de medida (denominado CM o CPMC), el cual a menudo se combina con el centro de transformación (CT) para conformar CT&M de abonado o con el centro de seccionamiento para constituir un CS&M compartido de abonado/compañía.

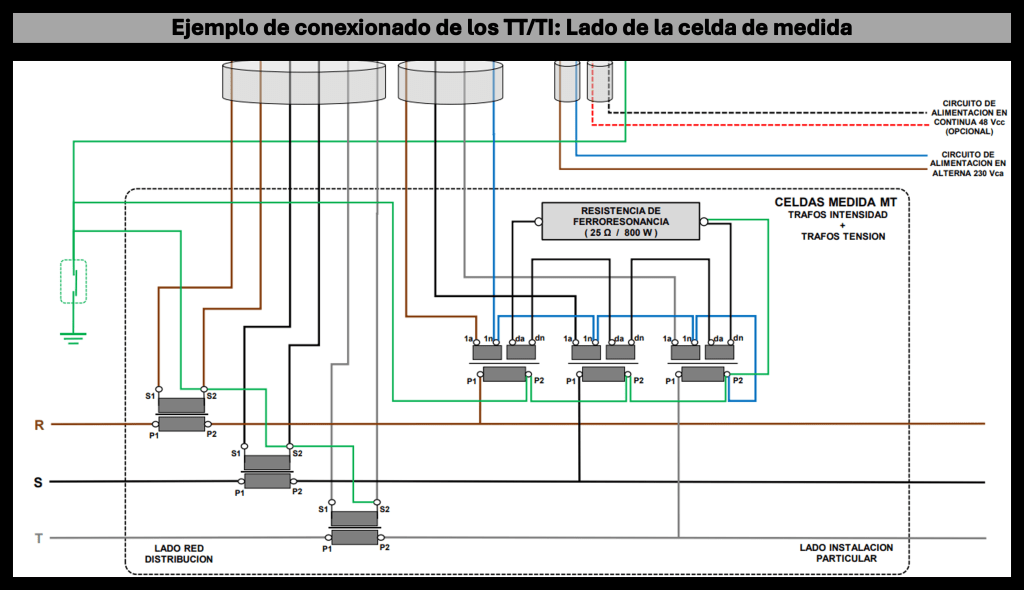

El CM dispone en su interior al menos de la caja de medida de alta tensión (CMAT) que contiene el contador de facturación y la celda de medida en la que se instalan los TT/TI (x3/3 [ud.]) que permiten al contador realizar la medida indirecta de la tensión (UN → 110:√3 – 110:√3 [V]) e intensidad (IN → 5 [A]) respectivamente.
Los transformadores son fundamentales para medir de manera precisa el consumo eléctrico del emplazamiento, por lo que sus características están reglamentadas a través de varias normas jurídicas. Las principales a tener en cuenta para su correcta selección se listan a continuación:
- Real Decreto 1110/2007, de 24 de agosto, por el que se aprueba el Reglamento unificado de puntos de medida del sistema eléctrico.
- Instrucción Técnica Complementaria ITC-RAT-08 titulada «Transformadores de medida y protección» del Reglamento sobre condiciones técnicas y garantías de seguridad en instalaciones eléctricas de alta tensión y sus Instrucciones Técnicas Complementarias ITC-RAT 01 a 23 (Real Decreto 337/2014).
- Normas Técnicas Particulares (NTP) de las empresas distribuidoras: IT.07982 (UFD), MT 2.00.03 / NI 72.50.01 / NI 72.50.01 (i-DE), NRZ102 (E-Distribución) y NT-IEMT.BE/VI (Grupo EDP).
Hay que aclarar que, en los suministros con transformador a la intemperie (en poste), la medida a veces se realiza en el lado de baja tensión mediante una CPM situada a los pies del apoyo. En estos suministros no habrá centro de medida y por tanto tampoco celda de medida ni CMAT aunque se trate de un suministro de media tensión.
SELECCIÓN DE TRANSFORMADORES SEGÚN LA NORMATIVA NACIONAL

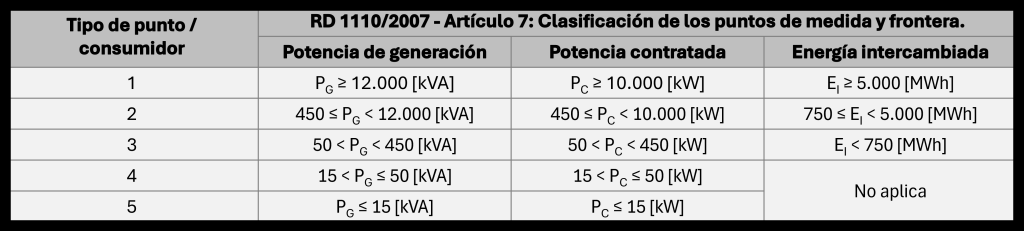

Lo primero a determinar es la clase de precisión requerida, que depende de la potencia y el consumo o/y energía generada por el usuario, cuanto mayor sean estos más exigente será la clase requerida. El RD 1110/2007 establece en su Artículo 7 los tipos de suministros (1/2/3/4/5) en función de la potencia contratada, de la potencia de generación y de la energía intercambiada con la red:

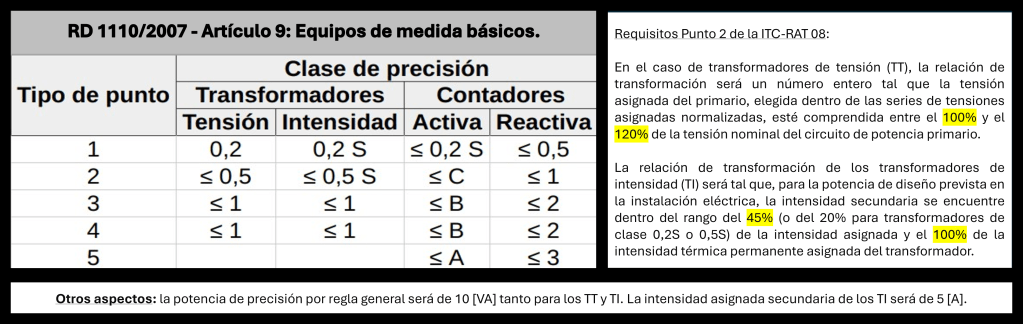

Posteriormente, dicha norma, en su Artículo 9 establece las clases de precisión según el tipo de consumidor establecido con los criterios de la anterior tabla. Por otro lado, hay que determinar la relación de transformación de los transformadores, que debe cumplir los límites establecidos en el Punto 2 de la ITC-RAT 08. Los requisitos y límites establecidos para ambas características se indican a continuación:
Por lo tanto las relaciones de voltaje y corriente dependerán principalmente de la tensión nominal de la red de media tensión, de la potencia más alta que vaya a contratarse/generarse -que normalmente es la potencia de acceso y que es menor o igual a la instalada en transformadores ([kVA])- y del factor de potencia considerado, el cual suele oscilar entre 0,80 y 1,00 según el caso.
En base a estos parámetros técnicos se ha elaborado la siguiente hoja de cálculo (Excel) para simplificar la selección de los transformadores de intensidad. Como se puede observar, los de tensión solo dependen del voltaje de la red, no se ven afectados por la potencia:
Es necesario aclarar que los TI usados en media/alta tensión suelen admitir dos posibles relaciones de transformación de la corriente dependiendo de como se conecten. Por ejemplo, el TI de 10-20 / 5-5 [A] puede cablearse para una intensidad asignada de 10 o 20 [A]. Esto permite alterar la intensidad asignada en el caso de requerirse más o menos potencia sin necesidad de cambiar los equipos, solo habría que modificar el conexionado.
CONDICIONANTES DE LAS NORMAS TÉCNICAS PARTICULARES
A parte de los condicionantes técnicos indicados anteriormente, las empresas distribuidoras tienen sus propias especificaciones particulares (NTP) en las que pueden fijar una serie de relaciones de transformación válidas. En las siguientes imágenes se exponen las tablas de las principales compañías:
<<< UFD Distribución Electricidad | Norma IT.07982 >>>

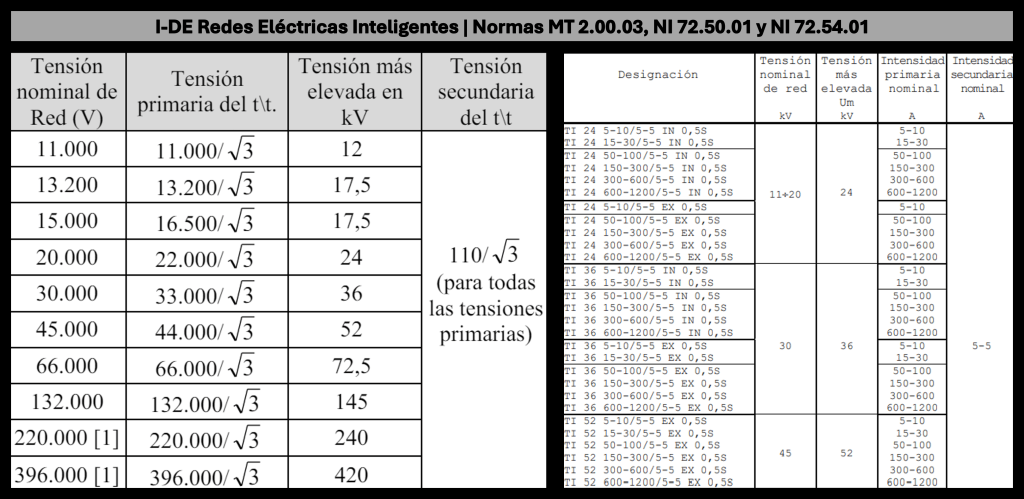

<<< I-DE Redes Eléctricas Inteligentes | Normas MT 2.00.03, NI 72.50.01 y NI 72.54.01 >>>

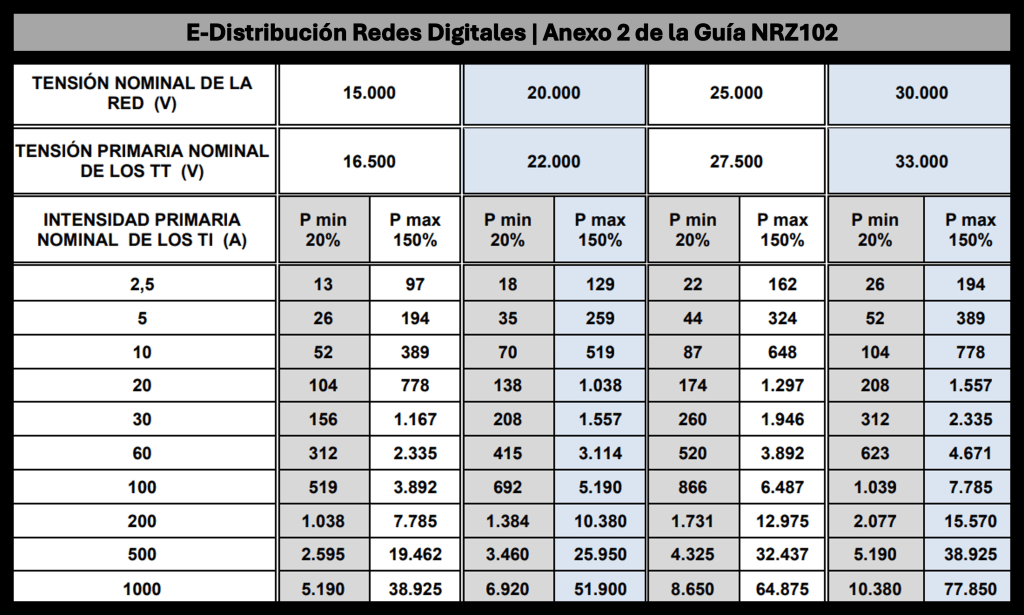

<<< E-Distribución Redes Digitales | Anexo 2 de la Guía NRZ102 >>>
De las grandes distribuidoras las únicas que actualmente (marzo 2025) no establecen esto en su normativa son las del Grupo EDP, es decir, Viesgo, Begasa y E-Redes, las cuales informan directamente al promotor de los transformadores que debe instalar y sus características mediante un informe específico para cada suministro.
Cabe advertir que en la mayoría de proyectos las compañías consideran a los consumidores tipo 3 como si fueran tipo 2 a efectos de los requisitos de la clase de precisión, exigiéndose por lo tanto que sean 0,5/0,5S para los TT/TI respectivamente. Por ello es la clase mínima que se recomienda contemplar en los proyectos.
EJEMPLO DE SELECCIÓN
Se desea saber que transformadores de intensidad (TI) y de tensión (TT) son necesarios para un suministro que se conectará a la red de media tensión de 20 [kV]. La potencia solicitada es de 600 [kW] y la del transformador a instalar de 630 [kW], se estima un factor de potencia de 0,90 y un consumo anual de 526 [MWh].

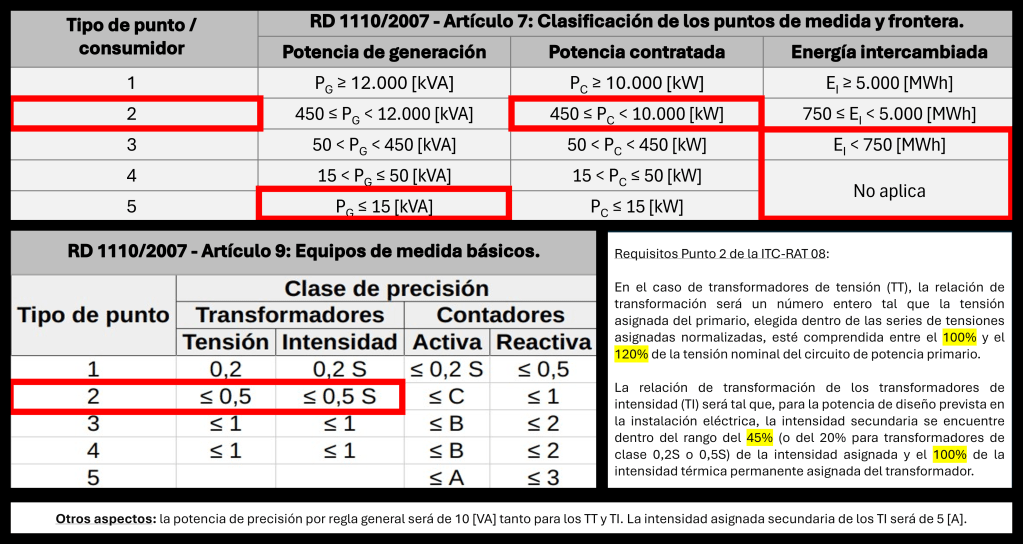

Dado que la potencia solicitada es superior a 450 [kW], la energía recibida es menor 750 [MWh] y no hay generación (0 [kVA]) el suministro queda clasificado como tipo 2, al cual se le exige una clase de precisión de 0,5/0,5S para los TT/TI.
La intensidad nominal máxima prevista que medirá el contador será de 19,25 [A] (= 600 / (√3 · 20 · 0,90)). Este valor deberá situarse entre el 100% y el 45% -puede bajar al 20% si la clase es 0,5S o 0,2S pero no es recomendable- de la intensidad asignada del TI elegido.
La tensión nominal de la red es de 20 [kV], por lo que el voltaje asignado del TT deberá ser del 100% al 120% de dicho valor, es decir, entre 20 y 24 [kV]. En las siguientes tablas se exponen las comprobaciones de varios TI/TT para verificar cuales cumplen:
| Tensión nominal | Máximo: 120% de VNOMINAL | Mínimo: 100% de VNOMINAL | ¿Cumple el TT? |
|---|---|---|---|
| 20.000 [V] | 24.000 [V] | 20.000 [V] | Solo cumple el 22000:√3 / 110:√3-110:3 [V] |
| Calibres | Máximo: 100% de IASIGNADA | Mínimo: 45% de IASIGNADA | ¿Cumple el TI? |
|---|---|---|---|
| 5-10 / 5-5 [A] | 10 [A] (5 [A]) | 4,50 [A] (2,25 [A]) | NO |
| 10-20 / 5-5 [A] | 20 [A] (10 [A]) | 9,00 [A] (4,50 [A]) | SI |
| 15-30 / 5-5 [A] | 30 [A] (15 [A]) | 13,50 [A] (6,75 [A]) | SI |
| 20-40 / 5-5 [A] | 40 [A] (20 [A]) | 18,00 [A] (9,00 [A]) | SI* (Muy ajustado) |
| 25-50 / 5-5 [A] | 50 [A] (25 [A]) | 22,50 [A] (11,25 [A]) | NO* (SI a 25/5 [A]) |
En base a estos cálculos se decide optar por el uso de tres TI de 10-20 / 5-5 [A] clase 0,5S y tres TT de 22000:√3 / 110:√3-110:3 [V] clase 0,5, los cuales estarán asociados a una CMAT tipo 1/2, 2 o 2/3 según los modelos homologados disponibles para la distribuidora.
Como se puede observar en las tablas de las NTP de compañía, esta solución sería válida para UFD y E-Distribución, pero no para i-DE, ya que no contempla esa relación de transformación para los TI, en su zona habría que tomarlos de 15-30 / 5-5 [A]. Cabe destacar que tanto estos últimos como los de 20-40 / 5-5 [A] (calibre poco habitual) cumplen también con el criterio de la ITC-RAT 08.
