En esta publicación se explica el proceso de cálculo y selección de cables para instalaciones de alta tensión acorde a la ITC-LAT 06 y las normas particulares de compañía. En concreto la entrada se centra en líneas con cables aislados para canalizaciones subterráneas entubadas, superficiales o en envolvente al aire, y en aquellas soluciones aprobadas por las principales distribuidoras de España.
ÍNDICE DE CONTENIDOS
- Datos de partida
- Normas particulares
- Nivel de aislamiento
- Corriente de cortocircuito
- Caída de tensión
- Intensidad máxima admisible
- Cables de puesta a tierra
- Dimensionado de las canalizaciones
- Caso práctico
DATOS DE PARTIDA
Para poder calcular los cables de una instalación de alta tensión se requieren algunos datos básicos de la red de distribución, los cuales debe facilitar la empresa distribuidora en su Carta de condiciones técnico-económicas o en su defecto bajo consulta previa:
- Tensión nominal (U ≡ [kV]).
- Potencia de cortocircuito (PCC ≡ [MVA]).
- Intensidad de defecto (ID ≡ [A]).
- Tiempo de despeje de falta (tD ≡ [s]).
- Condicionantes técnicos específicos de la obra.
Si no se dispone de esta información al estar la obra en fase de anteproyecto o porque sencillamente la compañía no los dé, se facilitan en la siguiente tabla datos de referencia recopilados de las normas específicas, los proyectos tipo y las cartas de condiciones reales que pueden emplearse para calcular la instalación:
| Distribuidora | Corriente de cortocircuito (ICC ≡ [kA]) | Intensidad de defecto (ID ≡ [A]) | Tiempo de despeje (tD ≡ [s]) |
|---|---|---|---|
| E-Distribución | ICC ≤ 16 – 20 | ID ∈ 300 – 1000 CTE → ID ∈ 200 – 700 | tD ≤ 1,0 |
| i-DE | UN ≤ 24 [kV] → ICC ≤ 12,5 UN > 24 [kV] → ICC ≤ 20 | UN ≤ 20 [kV] → ID ≤ 4500 UN > 20 [kV] → ID ≤ 9000 CTE → ID ∈ 100 – 1000 | UN ≤ 20 [kV] → tD ≤ 400 / ID UN > 20 [kV] → tD ≤ 2200 / ID NTP → tD ∈ 0,5 – 3,0 |
| UFD | ICC ≤ 16,0 | CTE → ID ∈ 60 – 700 | tD ~ 0,7 CTE → tD ∈ 0,7 – 3,0 |
| E-Redes | UN ≤ 24 [kV] → ICC ≤ 16 UN > 24 [kV] → ICC ≤ 20 | ID ∈ 300 – 500 | tD ~ 0,3 |
| Viesgo y Begasa | UN ≤ 24 [kV] → ICC ≤ 16 UN > 24 [kV] → ICC ≤ 20 | CTE → ID ∈ 250 – 500 | CTE → tD ≤ 5,0 |
| Gaselec | ICC ~ 14,43 | ID ~ 2 | tD < 0,5 |
Como se explicará en los siguientes apartados, con estos datos, las normas particulares y conocido el el nivel de aislamiento se debe comprobar que la sección que se haya estimado o supuesto inicialmente cumpla los criterios de corriente de cortocircuito (M1), caída de tensión (M2), intensidad máxima admisible (M3).
De manera alternativa también se puede proceder calculando la sección mínima acorde a cada uno de estos tres criterios y por otro lado consultar la más reducida que admita la compañía en sus normas, tomando finalmente la sección más elevada de las cuatro obtenidas.
NORMAS PARTICULARES
Como se puede observar en las siguiente tabla, las distribuidoras en España establecen por defecto el uso de cables de aluminio de 50/95/150/240/400/630 [mm2] y con aislamiento XLPE o HEPR. Las tablas expuestas más adelante se centrarán en estas tipologías de cables a fin de simplificar el proceso de cálculo:
| Empresa distribuidora | Normas consultadas | Intensidades de las celdas | Niveles de aislamiento ([kV]) | Tipología de cables (Aluminio) | Secciones admitidas ([mm2]) |
|---|---|---|---|---|---|
| E-Distribución (Endesa) | DYZ10000 FYZ30000 NRZ001 DND00100 | 200 [A] (trafo-fusibles) 400 [A] (trafo-interruptor) 400 [A] (línea-abonado) 630 [A] (línea-compañía) 16 o 20 [kA] | 12/20 18/30 | RH5Z1-OL* RHZ1-2OL | Trafo-celda 20 [kV]: 95 30 [kV]: 150 LSAT y E/S-CT 150 240 400 |
| i-DE (Iberdrola) | NI 50.42.11 MT 2.03.20 MT 2.11.20 MT 2.11.01 MT 2.31.01 | 200 [A] (trafo) ≤ 20 [kV] (línea): 400 [A] 12,5 [kA] > 20 [kV] (línea): 630 [A] 20 [kA] | 12/20 (P16 [mm2]) 18/30 (P25 [mm2]) | HEPRZ1 | Trafo-celda ≥ 50 LSAT y E/S-CT 240 400 630 |
| UFD (Naturgy) | IT.0116.ES.RE.PTP IT.08021.ES-DE.NOR IT.08022.ES-DE.NOR IT.07972.ES-DE.NOR | 200 [A] (trafo) 400 [A] (línea) 16 [kA] | 12/20 | RHZ1-2OL | Trafo-celda 95 150 240 LSAT y E/S-CT Rústico: 150 Urbano: 240 |
| EDP (Viesgo / Begasa / E-Redes) | PT-LSMT.VI NT-IEMT.01 PT-CTCA.VI | 200 [A] (trafo-fusibles) 400 [A] (trafo-interruptor) ≤ 24 [kV] (línea): 400 [A] o 630 [A] 16 o 20 [kA] ≤ 36 [kV] (línea): 630 [A] 20 [kA] | 12/20 18/30 | HEPRZ1 | Trafo-celda ≥ 95 LSAT y E/S-CT 240 |
Para las secciones admitidas se ha hecho distinción entre las permitidas para los puentes de AT del transformador (tramo que une el trafo a la última celda) y las prescritas para las líneas subterráneas (LSAT) así como para interconexión de las celdas y entradas/salidas al centro de transformación (E/S-CT).
Sobre esta cuestión cabe aclarar que las secciones mínimas «trafo-celda» solo aplicarían de manera obligatoria a centros de transformación de compañía, en centros de abonado (propiedad del usuario) se puede emplear la sección que se estime más adecuada, si bien lo habitual es intentar aplicar los mismos criterios a ambos.
Es importante tener en cuenta que, independientemente de lo indicado en lo especificado en las normas particulares de la compañía, los requisitos de la Carta de condiciones técnico-económicas tienen preferencia y pueden marcar parámetros diferentes.

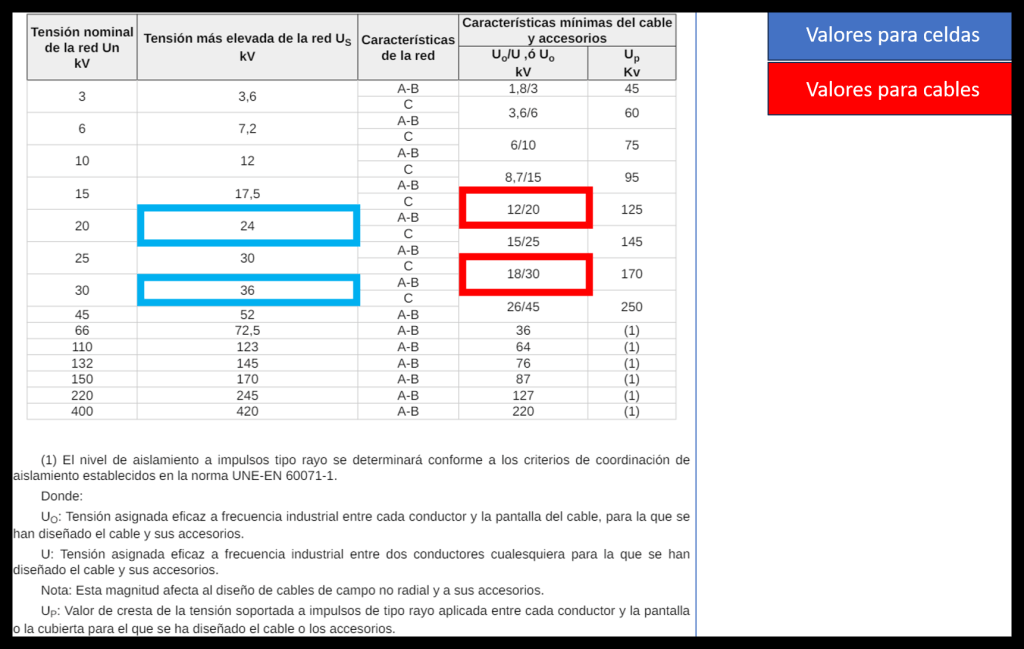

NIVEL DE AISLAMIENTO
Primero de todo, en función de la tensión nominal, de la empresa distribuidora y la categoría de la red (A/B/C) se elige el nivel de aislamiento de los cables (Tabla Nº2 – ITC-LAT 06) y su tipología. Es necesario destacar que la categoría casi siempre es la A dado que los defectos en la red se eliminan por regla general en menos de 1 [min], en la mayoría de líneas la disipación se produce en menos 5 [s]:
Si el aislamiento es de XLPE (polietileno reticulado) entonces soportará 90 [ºC] de manera permanente (temperatura de servicio, empleado por E-Distribución y UFD) y 250 [ºC] en cortocircuito, en el caso de que sea de HEPR (etileno propileno alto módulo, usado por EDP e i-DE) aguantará 105 [ºC] y 250 [ºC] respectivamente.
CORRIENTE DE CORTOCIRCUITO (M1)
Este criterio es el más determinante de los tres a cumplir en instalaciones de alta tensión, para poder realizar el cálculo se recomienda tomar de referencia la sección más pequeña que admita la empresa distribuidora:
Condición a cumplir → ICC-MAX = K · S / √tD > ICC ≡ [A]
ICC = PCC / (√3 · U) < ICC-MAX → SMIN = ICC · √tD / K
| Parámetros de cálculo (criterio de cortocircuito) |
|---|
| ICC-MAX ≡ Corriente de cortocircuito más alta que puede soportar el cable ≡ [A] |
| K ≡ Factor de cortocircuito del cable, depende del aislamiento (Tablas Nº25 y Nº26 – ITC-LAT 06) ≡ [-] NOTA: para cables de aluminio, si el aislamiento es XLPE («R_») este factor es de 94, si es HEPR será de 89. |
| S ≡ Sección del cable que se esté calculando ≡ [mm2] |
| tD ≡ Tiempo de disipación del cortocircuito ≡ [s] |
| ICC ≡ Corriente de cortocircuito que puede darse en el caso de defecto ≡ [A] |
| PCC ≡ Potencia de cortocircuito, depende de la red de distribución ≡ [VA] |
| U ≡ Tensión nominal, depende la red de distribución ≡ [V] |
Adicionalmente hay que comprobar que las pantallas de los cables soporten la intensidad más elevada que pueden sufrir en caso de defecto, la cual debe considerarse la más elevada entre la intensidad de falta especificada por la distribuidora y los 1000 [A] (1 [s]) indicados en el Apartado 6.3 de la ITC-LAT 06.
Normas UNE 211003 y UNE 21192 → ICC-P-MAX (consultar tabla)
Condición a cumplir → MÁXIMO(ID , 1000) < ICC-P-MAX
CAÍDA DE TENSIÓN (M2)
La caída de tensión, es decir, la pérdida de voltaje porcentual, deberá ser como máximo del 5%, requisito que se cumple fácilmente en el mayoría de proyectos, también se recomienda determinar la potencia perdida en las líneas a título informativo:
Condición a cumplir → ΔU = 100 · P · L · (RT-MAX + X · tan ψ) / U² ≡ [%] → ΣΔUi < 5%
A título informativo → ΔP = 100 · P · L · RT-MAX / (U² · (cos ψ)²) ≡ [%]
| Parámetros de cálculo (criterio de caída de tensión) |
|---|
| ΔU ≡ Caída de tensión que se produce en la línea, el sumatorio debe ser inferior al 5% ≡ [%] |
| ΔP ≡ Pérdida de potencia de la línea, no tiene límite, se calcula a título informativo ≡ [%] |
| P ≡ Potencia de la línea, suele ser la del transformador o la potencia de diseño de la línea ≡ [W] |
| L ≡ Longitud de la línea que se esté calculando ≡ [m] |
| RT-MAX ≡ Resistencia del cable a la temperatura máxima permanente, depende sobre todo de la sección ≡ [Ω/m] |
| X ≡ Reactancia de la línea, depende principalmente de la sección y en menor medida de la tensión ≡ [Ω/m] |
| U ≡ Tensión nominal, depende la red de distribución ≡ [V] |
| cos ψ ≡ Factor de potencia, se estima en base a la zona del emplazamiento ≡ [-] |
| Distribuidora / cable | Resistencia del cable RT-MAX ([Ω/m]) | Reactancia del cable X ([Ω/m]) |
|---|---|---|
| E-Distribución / RH5Z1-OL AL | 95 [mm2]: 0,000410 150 [mm2]: 0,000264 240 [mm2]: 0,000160 400 [mm2]: 0,000100 | 95 [mm2]: 0,000126 150 [mm2]: 0,000123 240 [mm2]: 0,000114 400 [mm2]: 0,000106 |
| i-DE / HEPRZ1 AL | 240 [mm2]: 0,000169 400 [mm2]: 0,000107 630 [mm2]: 0,000062 | 240 [mm2]: 0,000113 400 [mm2]: 0,000106 630 [mm2]: 0,000096 |
| UFD / RHZ1-2OL AL | 95 [mm2]: 0,000410 150 [mm2]: 0,000264 240 [mm2]: 0,000160 | 95 [mm2]: 0,000126 150 [mm2]: 0,000118 240 [mm2]: 0,000109 |
| EDP / HEPRZ1 AL | 95 [mm2]: 0,000430 240 [mm2]: 0,000168 | 95 [mm2]: 0,000128 240 [mm2]: 0,000108 |
| Valores más desfavorables | 95 [mm2]: 0,000430 150 [mm2]: 0,000264 240 [mm2]: 0,000169 400 [mm2]: 0,000107 630 [mm2]: 0,000062 | 95 [mm2]: 0,000128 150 [mm2]: 0,000123 240 [mm2]: 0,000114 400 [mm2]: 0,000106 630 [mm2]: 0,000096 |
| Zona del emplazamiento | cos ψ | tan ψ |
|---|---|---|
| Agraria o industrial | 0,80 | 0,75 |
| Residencial o comercial | 0,90 | 0,49 |
INTENSIDAD MÁXIMA ADMISIBLE (M3)
La intensidad máxima admisible es la corriente más elevada que soporta un cable en régimen permanente, por otro lado la intensidad de trabajo más elevada a la que puede someterse se determina en función de la tensión nominal y la potencia del transformador o de diseño de la línea, su valor debe ser igual o menor a la intensidad máxima admisible:
Condición a cumplir → IT = PT / (√3 · U) < IA
IA = FG · IA0 ≡ Intensidad admisible corregida ≡ [A]
IA0 ≡ Intensidad admisible básica (Tablas Nº12 & Nº13 – ITC-LAT 06) ≡ [A]
Instalación superficial o en envolvente → FG = FS · FT · FA ≡ [-]
Instalación enterrada, empotrada o en galería → FG = FT · FA · FR · FP ≡ [-]
| Parámetros de cálculo (criterio de cortocircuito) |
|---|
| IT ≡ Intensidad nominal de trabajo ≡ [A] |
| PT ≡ Potencia del transformador o transformadores ≡ [VA] NOTA: en redes de distribución dependerá de la potencia de diseño de la línea. |
| U ≡ Tensión nominal, depende la red de distribución ≡ [V] |
| IA ≡ Intensidad máxima admisible corregida ≡ [A] |
| IA0 ≡ Intensidad máxima admisible base ≡ [A] |
| FG ≡ Factor corrector global, es el producto del resto de coeficientes aplicables ≡ [-] |
| FS ≡ Factor por exposición directa del cable al sol, solo aplica a la intemperie sin envolvente = 0,90 ≡ [-] |
| FT ≡ Factor por la temperatura ambiente o del terreno = √[(TS – TA) / (TS – TR)] ≡ [-] TS ≡ Temperatura de servicio máxima, 90 [ºC] para XLPE y 105 [ºC] para HEPR ≡ [ºC] TA ≡ Temperatura ambiente, depende de la ubicación del proyecto y entorno de la instalación ≡ [ºC] TR ≡ Temperatura de referencia, 40 [ºC] al aire y 25 [ºC] bajo tierra en tubo, en galería o empotrada ≡ [ºC] |
| FA ≡ Factor por agrupamiento de cables juntos o tubos en una misma zanja ≡ [-] NOTA 1: en instalaciones al aire se recomienda usar la Tabla Nº18 de la ITC-LAT 06. NOTA 2: en instalaciones enterradas se debe consultar la Tabla Nº10 de la ITC-LAT 06. |
| FR ≡ Factor por la resistividad del terreno ≡ [-] NOTA: solo aplica en instalaciones enterradas, en galería o empotradas. |
| FP ≡ Factor por la profundidad del cable ≡ [-] NOTA: solo aplica en instalaciones enterradas, en galería o empotradas. |
CABLES DE PUESTA A TIERRA
Los cables de la puesta a tierra normalmente son de 50 [mm2] de cobre desnudo, se deberá aumentar esta sección si la densidad de corriente es mayor a los valores límite marcados en el Punto Nº3 de la ITC-RAT 13, que para conductores de cobre es de 160 [A/mm2]. Para esta comprobación se toma la intensidad de defecto (ID).
En el caso particular de la puesta a tierra del neutro, el cable que va desde el transformador a la primera pica será RZ1-K 0,6/1 [kV] de 50 [mm2] y se conducirá bajo un tubo rígido aislante con un grado de protección contra daños mecánicos grado 7. Si no puede asegurarse un aislamiento superior a la tensión de defecto entonces deberá tomarse las medidas adicionales, como usar cables de AT u hormigonar el tubo.
DIMENSIONADO DE LAS CANALIZACIONES
Por regla general actualmente las nuevas líneas de alta tensión se canalizan en la mayor parte de su recorrido enterradas y bajo tubos de polietileno corrugado rojos, cuyos diámetros exteriores dependen del criterio de la empresa distribuidora:
| Distribuidora | Diámetros tubos | Profundidad mínima | Reserva y comunicación |
|---|---|---|---|
| E-Distribución | Ø200 [mm] | 70 [cm] en acera 90 [cm] en calzada | 1 x Tubo de reserva (mínimo) 1 x Tetratubo verde HDPE DN40 |
| i-DE | Ø160 [mm] (< 400 [mm2], 20 [kV]) Ø200 [mm] (< 630 [mm2], 36 [kV]) Ø315 [mm] (630 [mm2]) | 60 [cm] en acera 80 [cm] en calzada | 1 x Tubo de reserva (mínimo) 1 x Tritubo verde HDPE DN40 |
| UFD | Ø160 [mm] | 60 [cm] en acera 80 [cm] en calzada | 1 x Tubo de reserva (mínimo) 1 x Tubo verde HDPE DN125 |
| EDP | Ø160 [mm] (< 400 [mm2]) Ø200 [mm] (≥ 400 [mm2]) | 60 [cm] en acera 80 [cm] en calzada | 1 x Tubo de reserva (mínimo) 1 x Tritubo verde HDPE DN40 |
Cabe aclarar que en líneas propiedad del titular no se exigen tubos de reserva ni de comunicación, pero se recomienda su colocación. Normalmente se considera que la red de la distribuidora termina a la salida del centro de seccionamiento (CS), es decir, la línea que une el CS y el CT de abonado ya es del usuario.
Las bandejas y huecos para la canalización interior de los cables pueden dimensionarse siguiendo el criterio de cálculo del REBT, es decir, en base a los diámetros exteriores de los conductores conducidos y aplicando un coeficiente de relleno en base al tipo de montaje, que se recomienda de 4,00 dado que en interiores suelen darse diferentes clases de montajes y así disponer de margen de maniobra.
| Sección cable AT | Diámetro exterior (de) | Radio curvatura (15 · de) | Espacio ocupado por cada terna (se = 3 · de² · π / 4) | Sección útil aconsejada (4 · se) | Dimensión bandeja/hueco recomendada (alto · ancho) |
|---|---|---|---|---|---|
| 95 [mm2] | Ø44 [mm] | 660 [mm] | 4562 [mm2] | 18247 [mm2] | 100×200 [mm] |
| 150 [mm2] | Ø47 [mm] | 705 [mm] | 5205 [mm2] | 20820 [mm2] | 100×300 [mm] |
| 240 [mm2] | Ø51 [mm] | 765 [mm] | 6129 [mm2] | 24514 [mm2] | 100×300 [mm] |
| 400 [mm2] | Ø58 [mm] | 870 [mm] | 7927 [mm2] | 31705 [mm2] | 100×400 [mm] |
| 630 [mm2] | Ø64 [mm] | 960 [mm] | 9651 [mm2] | 38604 [mm2] | 100×400 [mm] |
CASO PRÁCTICO
Se desean calcular los cables de alta tensión de la siguiente instalación ubicada en Galicia:
- Empresa distribuidora: UFD
- Tensión nominal de la red: 20 [kV]
- Potencia de cortocircuito: 300 [MVA]
- Intensidad de defecto: 250 [A]
- Tiempo de despeje de falta: 0,70 [s]
- Condicionantes técnicos específicos de la obra:
- Entorno urbano y comercial.
- Línea 1 (50 metros): desde CT existente al nuevo centro de seccionamiento de compañía (CS).
- Línea 2 (10 metros): desde el CS al nuevo centro de transformación de abonado.
- Línea 3 (5 metros): desde la celda de medida al transformador (puente MT).
- Centro de transformación de abonado de 630 [kVA] y 20/0,4 [kV].
PASO 1 – Parámetros básicos.
Sabiendo que la empresa distribuidora es UFD y que la tensión nominal de la red es 20 [kV], se pueden establecer los parámetros básicos de partida de los cables y celdas de la instalación:
- Calibres: celda de línea de 400 [A] y de protección de 200 [A], ambas de 16 [kA] / 24 [kV].
- Cables: RHZ1-2OL AL de 95/150/240 [mm2] bajo tubo corrugado rojo PE de 160 [mm].
PASO 2 – Cálculo por cortocircuito (cables).
Los cables cuentan con aislamiento XLPE y el tiempo de despeje de falta es de 0,70 [s], también se conoce la potencia de cortocircuito de la red, con estos datos y habiendo determinado que la sección mínima es de 240 [mm2] para las líneas 1/2 al tratarse de una obra en suelo urbano y de 95 [mm2] para el puente de MT se procede a comprobar el criterio de cortocircuito:
Condición a cumplir → ICC-MAX = K · S / √tD > ICC ≡ [A]
ICC = PCC / (√3 · U) < ICC-MAX → SMIN = ICC · √tD / K
| Línea | Corriente de cortocircuito |
|---|---|
| Línea 1 | 94 · 240 / √0,7 = 26964,36 [A] |
| Línea 2 | 94 · 240 / √0,7 = 26964,36 [A] |
| Línea 3 | 94 · 95 / √0,7 = 10673,39 [A] |
| Comprobación | 300000000 / (√3 · 20000) = 8661 [A] < 26965 y 10674 [A] |
PASO 3 – Cálculo por cortocircuito (pantallas).
En caso de defecto la intensidad máxima que puede pasar por la pantalla es de 250 [A] durante 0,70 [s], pero por normativa se considera un mínimo de 1000 [A] durante 1 [s]. Dado que el aislamiento es de XLPE y la sección de la pantalla 16 [mm2], en base a la tabla se deduce que soporta aproximadamente 2,12 [kA], valor muy superior al valor límite impuesto por normativa de 1,00 [kA].

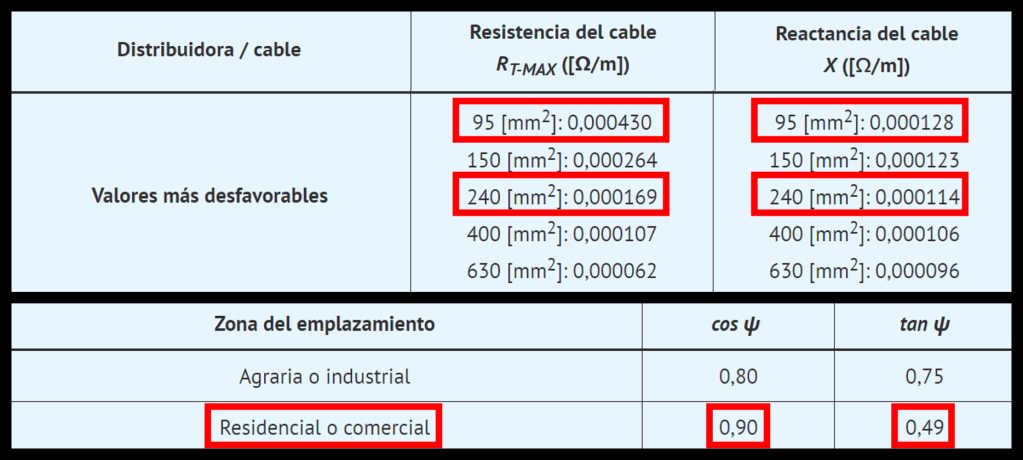

PASO 4 – Cálculo por caída de tensión.
La caída de tensión depende de la potencia, sección y longitud de la línea, como se puede comprobar a continuación es improbable que este criterio sea determinante en instalaciones de abonado y acometidas:
Condición a cumplir → ΔU = 100 · P · L · (RT-MAX + X · tan ψ) / U² ≡ [%] → ΣΔUi < 5%
A título informativo → ΔP = 100 · P · L · RT-MAX / (U² · (cos ψ)²) ≡ [%]
| Línea | P | L | RT-MAX | X | tan ψ | cos ψ | U | ΔU | ΔP |
|---|---|---|---|---|---|---|---|---|---|
| L1 | 630000 | 50 | 0,000169 | 0,000114 | 0,49 | 0,90 | 20000 | 0,0018% | 0,0016% |
| L2 | 630000 | 10 | 0,000169 | 0,000114 | 0,49 | 0,90 | 20000 | 0,0004% | 0,0003% |
| L3 | 630000 | 5 | 0,000430 | 0,000128 | 0,49 | 0,90 | 20000 | 0,0004% | 0,0004% |
| Total | – | – | – | – | – | – | – | 0,0026% | 0,0023% |
PASO 5 – Cálculo por intensidad máxima admisible.
Para poder comprobar este criterio se estima que la resistividad del terreno es 2,00 [K·m/W] por lo que a las líneas 1 y 2 que están enterradas les corresponde un coeficiente de 0,92 (FR), su profundidad es de 1,00 [m] por lo que no se tiene en cuenta este factor (FP = 1,00).

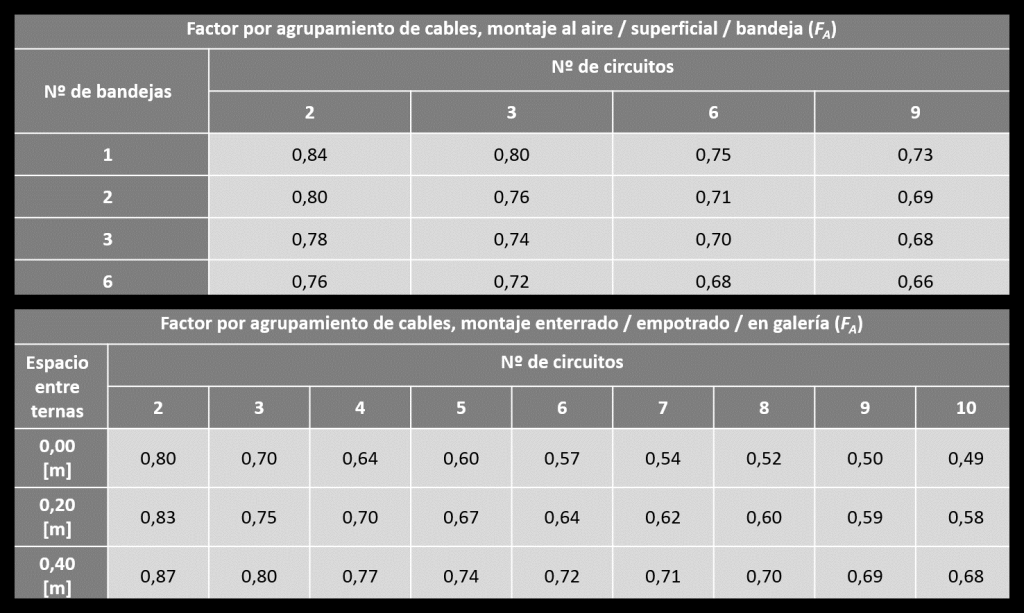

Adicionalmente la línea 1 comparte zanja con la línea que sale del CS de vuelta a la red de distribución, por lo que se deberá tener en cuenta un cuenta un coeficiente de 0,83 (FA) suponiendo una separación entre líneas de aproximadamente 0,20 [m]. La línea 3 es interior y no comparte canalización con otros circuitos, por lo que todos sus coeficientes valen 1,00.
Condición a cumplir → IT = PT / (√3 · U) < IA
IA = FG · IA0 ≡ Intensidad admisible corregida ≡ [A]
IA0 ≡ Intensidad admisible básica (Tablas Nº12 & Nº13 – ITC-LAT 06) ≡ [A]
Instalación enterrada, empotrada o en galería → FG = FT · FA · FR · FP
| Línea | S | PT | U | FT | FA | FR | FP | FG | IA0 | IA | IT |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L1 | 240 | 630000 | 20000 | 1,00 | 0,83 | 0,92 | 1,00 | 0,76 | 320 | 244,35 | 18,19 |
| L2 | 240 | 630000 | 20000 | 1,00 | 1,00 | 0,92 | 1,00 | 0,92 | 320 | 294,40 | 18,19 |
| L3 | 95 | 630000 | 20000 | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 | 255 | 255,00 | 18,19 |
Como se puede observar en los resultados recogidos en la anterior tabla, todas las líneas tienen una intensidad máxima admisible (IA) muy superior a la intensidad de trabajo (IT), es decir, se cumple el criterio térmico.
PASO 6 – Cables de la puesta a tierra.
La intensidad de defecto a tierra es de 250 [A], por lo tanto, dado que los conductores de tierra tienen una sección de 50 [mm2], la densidad de corriente es de 5 [A/mm2] (250/50), que es inferior a la densidad límite del cobre de 160 [A/mm2] (Punto Nº3 de la ITC-RAT 13).
PASO 7 – Dimensionado de las canalizaciones.
Al ser la distribuidora UFD se seguirá su criterio de emplear tubos rojos PE de 160 [mm] para las líneas subterráneas. Además la línea 1 al ser de compañía estará acompañada de un tubo de reserva o salida del CS DN160 más un tubo verde DN125 de comunicación.

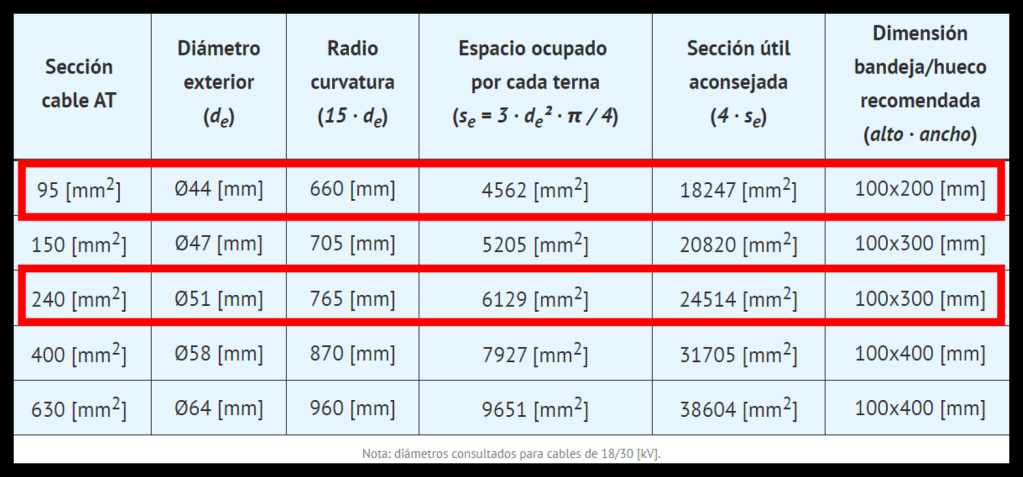

Atendiendo a las estimaciones realizadas anteriormente, los huecos y bandejas se recomiendan que sean de al menos 100×300 [mm] en el acceso/salida al centro de transformación de abonado y de 100×200 [mm] para el puente de MT entre la última celda y el transformador.
