La protección contraincendios es un aspecto importante a tener en cuenta al diseñar instalaciones eléctricas, especialmente en aquellas a ejecutar en el interior de edificios. En esta entrada se enumeran y explican los requisitos a satisfacer en materia contraincendios al proyectar centros de transformación de abonado (CT) y cuadros generales de mando & protección (CGM&P) en el interior de edificios. También se tratan otros temas relacionados como el cálculo de los sistemas de ventilación y la selección de elementos auxiliares.
ÍNDICE DE CONTENIDOS
- Marco normativo
- Riesgo de incendio
- Compartimentación de la instalación
- Sistemas contraincendios, alumbrado y señalización
- Solidez estructural
- Ejemplos de diseño
MARCO NORMATIVO
Las normas jurídicas básicas a cumplir sobre protección contra incendios en instalaciones eléctricas son las listadas abajo, cabe aclarar que sus ámbitos de aplicación se solapan a menudo, como puede ocurrir por ejemplo en centros de transformación que contengan paramenta de baja tensión o en edificios con establecimientos industriales y de otros usos.
- Real Decreto 842/2002, de 2 de agosto, por el que se aprueba el Reglamento electrotécnico para baja tensión.
- Real Decreto 337/2014, de 9 de mayo, por el que se aprueban el Reglamento sobre condiciones técnicas y garantías de seguridad en instalaciones eléctricas de alta tensión y sus Instrucciones Técnicas Complementarias ITC-RAT 01 a 23.
- Real Decreto 2267/2004, de 3 de diciembre, por el que se aprueba el Reglamento de seguridad contra incendios en los establecimientos industriales.
- Documentos Básicos SI, HS y SUA del Código Técnico de la Edificación (CTE).
- Real Decreto 513/2017, de 22 de mayo, por el que se aprueba el Reglamento de instalaciones de protección contra incendios.
Es aconsejable tener presente todos los requisitos a la hora de diseñar la instalación y decidir cuales tienen carácter obligatorio según las características de la obra que se vaya a ejecutar. Cabe advertir que los ayuntamientos también pueden imponer obligaciones adicionales a través de sus ordenanzas.
RIESGO DE INCENDIO
Tanto el Real Decreto 2267/2004 (uso industrial) como el CTE (resto de casos) condicionan las medidas contraincendios en función del riesgo de incendio que pueda suponer la instalación del CGM&P o CT. En edificios de uso no industrial se establecen los siguientes niveles:
| Tipo de local o zona | Riesgo especial bajo | Riesgo especial medio | Riesgo especial alto |
|---|---|---|---|
| Cuadro general de mando y protección | En todo caso | – | – |
| Centro de transformación: dieléctrico con punto de combustión mayor a 300 [ºC] (e.g éster natural o trafo seco) | En todo caso | – | – |
| Centro de transformación: dieléctrico con punto de combustión menor a 300 [ºC] | PTotal ≤ 2520 [kVA] PTrafo ≤ 630 [kVA] | 2520 < PTotal ≤ 4000 [kVA] 630 < PTrafo ≤ 1000 [kVA] | PTotal > 4000 [kVA] PTrafo > 1000 [kVA] |
Dado el uso generalizado actualmente de transformadores secos y de éster natural, se puede considerar que a efectos de aplicación del CTE el riesgo de todos los locales donde se instalen CT o CGM&P de baja tensión es siempre bajo independientemente de la potencia instalada.
Por otro lado, en el ámbito industrial, el RD2267/2004 establece en su Tabla 1.2 que la carga de fuego de un sector donde se lleven a cabo actividades relacionadas con instalaciones eléctricas varía de 200 a 600 [MJ/m2] dependiendo de la clasificación concreta en la que se engloben dichas actividades.
Esto implica que en industrias los espacios destinados a centros de transformación o salas de baja tensión pueden considerarse que tienen un riesgo intrínseco máximo «Bajo – 2» ya que la carga de fuego no supera los 850 [MJ/m2] (RD2267/2004 – Tabla 1.3).
COMPARTIMENTACIÓN DE LA INSTALACIÓN
La compartimentación o sectorización es el requisito de instalar el CGM&P o CT en un local independiente que cumpla ciertas condiciones, en el caso de CT es casi siempre es obligatorio pero no es así para los CGM&P. A continuación se exponen las exigencias que deben respetar estos locales.
| Cuadros generales de mando y protección de BT (CGM&P) /// NOTA: instalados fuera de CT y > 100 [kW]. |

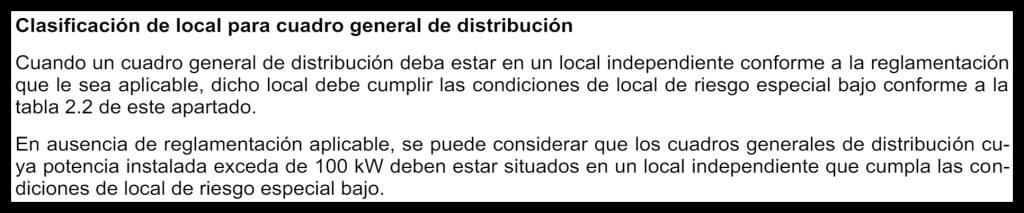

1) Obligatoriedad: el CTE DB SI 1 Punto 2 -guía de MITMA– establece que en ausencia de reglamentación aplicable, se puede considerar que los CGM&P cuya potencia instalada exceda los 100 [kW] deben estar situados en un local independiente que cumpla las condiciones de local de riesgo especial bajo.
2) Dimensiones: atendiendo al CTE DB SUA 2, la cota mínima libre de este local debe ser de 2,10 [m] al tener consideración de zona de uso restringido asimilable a un trastero y la puerta de acceso tiene que tener de una altura de 2,00 [m] o más. La anchura de la sala ha de ser de al menos de 1,00 [m] y la de la puerta de mínimo 0,70 [m] para permitir su evacuación (criterio de los documentos CTE DB SUA 3 e ITC-BT-30).
3) Resistencia al fuego: las Tablas 2.2 / 3.2 / 4.1 del CTE DB SI establecen las condiciones de resistencia al fuego que tienen que cumplir los locales de riesgo especial bajo, que es el nivel a considerar para espacios que contengan CGM&P de más de 100 [kW]. En industrias el Anexo II del Real Decreto 2267/2004 prescribe una resistencia al fuego mínima EI/REI 120 para dicho nivel de riesgo:
| Elemento o parámetro | Condiciones mínimas | Ejemplo de posibles soluciones (CTE DB SI Tabla F.1. y fichas técnicas) |
|---|---|---|
| Estructura portante | REI 90 (Ámbito CTE) REI 120 (Industrial) | Ladrillos macizos o perforados ≥ 11 [cm] Bloques de arcilla aligerada enfoscados ≥ 14 [cm] Bloques de hormigón en general ≥ 20 [cm] Losas macizas y forjado bidireccional ≥ 12 [cm] Hormigón armado o pretensado ≥ 16 [cm] |
| Paredes, suelos y techos | EI 90 (Ámbito CTE) EI 120 (Industrial) | Ladrillos huecos enfoscados ≥ 11 [cm] Ladrillos huecos guarnecidos ≥ 8 [cm] Bloques de hormigón en general ≥ 20 [cm] |
| Puerta de acceso | EI2 45-C5 (Ámbito CTE) EI 60 (Industrial) | Puertas cortafuegos de acero + lana de roca Puertas cortafuegos de madera certificadas |
| Revestimiento de techos y paredes | B-s1,d0 (Ámbito CTE) C-s3 d0 (M2) (Industrial) | Yesos y morteros (guarnecidos, enfoscados) Pinturas y textiles certificados |
| Revestimiento de suelos | BFL-s1 (Ámbito CTE) CFL-s1 (M2) (Industrial) | Hormigón fratasado Morteros autonivelantes Baldosas de cerámica Tarimas y pavimentos certificados |
| Distancia máxima al acceso | ≤ 25 [m] (Ámbito CTE) ≤ 35 [m] (Industrial) | Salas de superficie ≤ 25-35 [m2] (No requieren vestíbulo de independencia) |
Para asegurar estas resistencias en las entradas/salidas de las canalizaciones será necesario emplear cintas o espumas intumescentes que rodeen la canalización en el pasamuros para lograr que en caso de incendio el fuego no pueda traspasar la abertura. Si la canalización cuenta con una resistencia al fuego menor al del cerramiento se deberán poner las bandas o espumas también en su interior.
La solución adoptada deberá aportar la misma resistencia al fuego que la del propio elemento constructivo atravesado (i.e EI 90/120). Los cables conducidos serán no propagadores del incendio y con emisión de humos y opacidad reducidas (AS); por otro lado las bandejas, canales o tubos deben ser no propagadores de la llama.
4) Ventilación: en el ámbito del CTE DB HS 3 sobre Calidad del aire interior se puede considerar que los locales que contengan un CGM&P son similares trasteros, a los cuales se les exige una renovación de aire ≥ 0,70 [l/(s·m2)]. Para cumplir con este requisito se deben disponer de dos rejillas separadas verticalmente al menos 1,5 [m] y distribuidas de tal modo que ningún punto del local esté a más de 15 [m] de ellas. Estas rejillas deben tener unas áreas efectivas mínimas acordes a la Tabla 4.1 del CTE DB HS 3, el proceso de cálculo sería así:
Área efectiva de cada rejilla en [cm2] ≥ 4 · 0,70 · Superficie útil en [m2] = 2,80 · Superficie útil en [m2]
Consultar fichas técnicas para encontrar un modelo con un área efectiva mayor al mínimo obtenido
En la práctica esto implica que con dos rejillas de ventilación de 100 x 200 [mm] bastaría para cumplir con este requerimiento en salas de hasta 25 [m2]. Las rejillas deben ser de tipo intumescente con una resistencia al fuego EI 120 en el ámbito industrial, en otros edificios el CTE DB SI 1 Punto 2 -guía de MITMA– prescribe que no es necesario que sean intumescentes siempre y cuando la sala tenga una superficie menor a 50 [m2].
| Centros de transformación (CT) /// NOTA: requisitos con celdas cerradas prefabricadas. |
1) Obligatoriedad: la instrucción ITC-RAT 14 dispone en su Apartado 5.1.c que en edificios de otros usos diferente al industrial las instalaciones de alta tensión siempre constituirán un sector de incendios independiente. Adicionalmente, en el Apartado 6.3 aclara que solo se permitirá que el CT no esté instalado en un local separado si se cumplen las siguientes condiciones técnicas (todas ellas):
- El emplazamiento es un edificio de uso industrial.
- La tensión es como máximo de 30 [kV] (3ª categoría).
- Se instalan celdas de envolvente metálica y grado de protección IP41 / IK10.
- Los aparatos no contienen líquidos combustibles (i.e transformador seco).
- La zona elegida no puede situarse bajo máquinas tales como puentes grúa.
- El CT debe rodearse con una barandilla de protección de al menos 1 [m] de alto y separada mínimo 1 [m] de todos los componentes del centro (celdas, cuadros, trafos), este elemento tiene como fin evitar el acercamiento involuntario.
2) Dimensiones: la normativa no establece una altura mínima general para los espacios que alberguen centros de transformación, pero en base a las recomendaciones de los fabricantes y a los proyectos tipo de las empresas distribuidoras puede establecerse una cota límite de 2,40 [m] para que sea viable el montaje del CT, aunque se recomienda disponer de 3 [m] por la curvatura de los cables y el foso de recogida de dieléctrico.
Los pasillos del local tendrán un ancho de 1,20 [m] o más, esta distancia podrá reducirse en 0,20 [m] si solo hay elementos de alta tensión a un lado del recorrido. El pasillo debe tener una altura libre de obstáculos (e.g bandejas, luminarias) de 2,30 [m] del suelo al techo (Apartado 6 de la ITC-RAT 14).
Atendiendo al documento CTE DB SUA 2 la puerta de acceso tiene que tener 2,00 [m] de altura y 0,70 [m] de ancho. No obstante, para permitir la extracción de las celdas y del transformador los accesos habitualmente son más amplios, los rangos de medidas más comunes se indican a continuación.
- Acceso para personal y movimiento de celdas (ancho x alto): 0,90 – 1,10 [m] x 2,10 [m]
- Acceso auxiliar al transformador de potencia (ancho x alto): 1,20 – 1,30 [m] x 2,10 – 2,40 [m]
3) Resistencia al fuego: las Tablas 2.2 / 3.2 / 4.1 del CTE DB SI establecen las condiciones de resistencia al fuego que tienen que cumplir los espacios de riesgo especial bajo, que es el nivel a considerar para locales que contengan centros de transformación. En el ámbito industrial el Anexo II del Real Decreto 2267/2004 prescribe una resistencia al fuego mínima EI/REI 120 para este nivel de riesgo:
| Elemento o parámetro | Condiciones mínimas | Ejemplo de posibles soluciones (CTE DB SI Tabla F.1. y fichas técnicas) |
|---|---|---|
| Estructura portante | REI 90 (Ámbito CTE) REI 120 (Industrial) | Ladrillos macizos o perforados ≥ 11 [cm] Bloques de arcilla aligerada enfoscados ≥ 14 [cm] Bloques de hormigón en general ≥ 20 [cm] Losas macizas y forjado bidireccional ≥ 12 [cm] Hormigón armado o pretensado ≥ 16 [cm] |
| Paredes, suelos y techos | EI 90 (Ámbito CTE) EI 120 (Industrial) | Ladrillos huecos enfoscados ≥ 11 [cm] Ladrillos huecos guarnecidos ≥ 8 [cm] Bloques de hormigón en general ≥ 20 [cm] |
| Puerta de acceso | EI2 45-C5 (Ámbito CTE) EI 60 (Industrial) | Puertas cortafuegos de acero + lana de roca Puertas cortafuegos de madera certificadas |
| Revestimiento de techos y paredes | B-s1,d0 (Ámbito CTE) C-s3 d0 (M2) (Industrial) | Yesos y morteros (guarnecidos, enfoscados) Pinturas y textiles certificados |
| Revestimiento de suelos | BFL-s1 (Ámbito CTE) CFL-s1 (M2) (Industrial) | Hormigón fratasado Morteros autonivelantes Baldosas de cerámica Tarimas y pavimentos certificados |
| Distancia máxima al acceso | ≤ 25 [m] (Ámbito CTE) ≤ 35 [m] (Industrial) | Salas de superficie ≤ 25-35 [m2] Edificios prefabricados PFU3/4/5/7 (No requieren vestíbulo de independencia) |
Para asegurar estas resistencias en las entradas/salidas de las canalizaciones será necesario emplear cintas o espumas intumescentes que rodeen la canalización en el pasamuros para lograr que en caso de incendio el fuego no pueda traspasar la abertura. Si la canalización cuenta con una resistencia al fuego menor al del cerramiento se deberán poner las bandas o espumas también en su interior.
La solución adoptada deberá aportar la misma resistencia al fuego que la del propio elemento constructivo atravesado (i.e EI 90/120). Los cables conducidos serán no propagadores del incendio y con emisión de humos y opacidad reducidas (AS); por otro lado las bandejas, canales o tubos deben ser no propagadores de la llama.
4) Cubas o fosas de recogida de dieléctrico: la ITC-RAT 14 Punto 5 indica que si los transformadores contienen más de 50 [l] de dieléctrico líquido, se dispondrá de un foso de recogida del líquido con revestimiento resistente y estanco, para el volumen total del líquido dieléctrico del transformador. En dicho depósito se dispondrán cortafuegos tales como lechos de guijarros o sifones entre otros.
Cuando se utilicen pozos centralizados, se dimensionarán para recoger la totalidad del líquido dieléctrico del equipo con mayor capacidad. Como se puede observar en la siguiente tabla todos los transformadores (excepto los secos) tienen un volumen de dieléctrico mayor a 50 [l].
| Potencia ([kVA]) | 50 | 100 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 |
| Volumen ([l]) | 120 | 150 | 200 | 240 | 300 | 400 | 540 | 565 | 590 | 1100 | 1450 | 1560 |
Si se emplean dieléctricos líquidos con punto de combustión igual o superior a 300 [ºC] (e.g éster natural) será suficiente con un sistema de recogida de posibles derrames, que impida su salida al exterior. Este es el caso más habitual que se da actualmente.
La zona ocupada por un transformador de potencia es de ~ 2 [m2] hasta los 1250 [kVA] y de ~ 3 [m2] de 1250 a 2500 [kVA], en base a esta aproximación se puede estimar la profundidad del foso o altura de la bañera a construir debajo del equipo para la recogida del líquido:
Profundidad = Volumen / Superficie → Volumen, Profundidad = f(Potencia transformador)
| Potencia transformador ([kVA]) | 50 | 100 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 |
| Volumen de dieléctrico ([m3]) | 0,12 | 0,15 | 0,20 | 0,24 | 0,30 | 0,40 | 0,54 | 0,57 | 0,59 | 1,10 | 1,45 | 1,56 |
| Superficie ocupada ([m2]) | 2,00 | 2,00 | 2,00 | 2,00 | 2,00 | 2,00 | 2,00 | 2,00 | 2,00 | 3,00 | 3,00 | 3,00 |
| Profundidad estimada ([m]) | 0,06 | 0,08 | 0,10 | 0,12 | 0,15 | 0,20 | 0,27 | 0,28 | 0,30 | 0,37 | 0,48 | 0,52 |
5) Acabados de seguridad: el suelo del CT debe contar con un mallazo de hierro embebido en hormigón o mortero formado por retículas de máximo 30×30 [cm] y alambres/varillas de ø4 [mm], el cual se conecta a la tierra de herrajes en dos puntos opuestos.
Esta capa hace que las tensiones de contacto y paso en el interior del CT sean despreciables, mejorando considerablemente la seguridad de la instalación. Los cerramientos se pintan con pintura dieléctrica y se dejarán las rejillas/puertas sin puesta a tierra para anular las tensiones de contacto al exterior.
6) Ventilación: la ITC-RAT 14 en su Apartado 4.4.4 establece que, si el volumen de gas del compartimento de SF6 más grande no excede, a presión atmosférica, el 10% del volumen de la habituación, entonces no será necesaria una ventilación forzada al no suponer un riesgo para las personas que se produzca una fuga. En cualquier caso se exige ventilación natural para la evacuación de este gas y refrigeración del transformador.
La densidad del gas SF6 es de aproximadamente 6,17 [kg/m3] a unas condiciones de referencia de temperatura y presión de 20 [ºC] y 1 [atm] respectivamente. A continuación se indican las cantidades de este gas presentes en celdas de media tensión acorde a diferentes fuentes:
| Fuentes consultadas | Cantidad de SF6 |
|---|---|
| Manuales de ABB – Uso del gas aislante SF6 en celdas ZX | < 12 [kg/celda] |
| Q&A web de Schneider (2023) – What is the amount of SF6 gas in 24 kV SF Circuit Breaker range | < 1 [kg/celda] |
| Q&A web de Schneider (2023) – ¿Cuál es la cantidad de gas SF6 en los interruptores FPX? | < 1 [kg/celda] |
| Artículo de D. Koch (2003) – SF6 properties, and use in MV and HV switchgear | < 7 [kg/celda] |
| Q&A web de Siemens – Recovery of SF6 gas from type SIMOSEC switches at end-of-life condition | < 1 [kg/celda] |
| Estimación a partir de las fichas técnicas de Iberapa – Celdas IA500 con SF6 a 0,4 [bar] | < 3 [kg/celda] |
En base a estos datos y a la densidad del gas se puede concluir que una celda de media tensión puede llegar a liberar hasta ~ 2,50 [m3] de SF6 en caso de fuga y aplicando un coeficiente de seguridad de 1,25. Por lo tanto puede considerarse que si el local mide más de 25 [m3] no es necesaria la ventilación forzada, si bien lo correcto sería realizar la comprobación en base a las celdas que realmente vayan a instalarse.
Esta condición de volumen de la habituación la cumplen por ejemplo los edificios prefabricados tipo PFU5 y PFU7 de Ormazabal. Aunque es menos habitual, si se emplean celdas libres de SF6, entonces no es necesaria la ventilación forzada.
Cabe destacar que a julio de 2024 la UE ya ha planificado en firme la prohibición gradual del uso de este gas, la cual se refleja en Artículo 13 – Punto 9 del Reglamento UE 2024/573 del parlamento europeo y del consejo de 7 de febrero de 2024:
«a) A partir del 1 de enero de 2026, aparamenta eléctrica de media tensión para distribución primaria y secundaria de hasta 24 kV.
b) A partir del 1 de enero de 2030, aparamenta eléctrica de media tensión para distribución primaria y secundaria de más de 24 kV hasta 52 kV, inclusive.
c) A partir del 1 de enero de 2028, aparamenta eléctrica de alta tensión a partir de 52 kV hasta 145 kV, inclusive, y hasta 50 kA, inclusive, de corriente de cortocircuito, con un potencial de calentamiento global igual o superior a 1.
d) A partir del 1 de enero de 2032, aparamenta eléctrica de alta tensión de más de 145 kV o más de 50 kA de corriente de cortocircuito, con un potencial de calentamiento global igual o superior a 1.»
Para estimar el tamaño de las rejillas de ventilación o, en el caso de que sea necesaria la ventilación forzada, el caudal de extracción del ventilador, se propone emplear las siguientes fórmulas del fabricante ABB de su documento guía Ventilation of transformer room (1LES100006-ZB – rev. 1).
Área total de cada rejilla en [cm2] ≥ 10000 · Pérdidas del transformador en [kW] / 6,21
Nota: suponiendo una separación entre rejillas de ~ 1,75 [m] y que todas las rejillas tienen el mismo tamaño.
Caudal de extracción en [l/s] ≥ 58,33 · Pérdidas del transformador en [kW]
En el caso particular de que el CT se monte en un espacio cerrado (excluidos cubiertas con marquesina, aparcamientos abiertos, patios interiores, etc) y sin posibilidad de ventilación directa al exterior por fachada, entonces es necesario que la evacuación del aire sea por tubos hasta el exterior. Estos deberán tener una resistencia al fuego igual a la de los cerramientos del CT, es decir, EI90/120 según el tipo de emplazamiento.
Si se considera el local del CT asimilable a una sala de máquinas, el RITE en su IT 1.3.4.1.2.7 establece que la ventilación natural solo se permite si la distancia al exterior es menor a 10 [m] y se prescribe que la sección libre del tubo sea de al menos 10 [cm2] por cada [kW] de pérdidas del CT (7,5 [cm2] en evacuación vertical).
Si la evacuación es forzada por elección del proyectista o la distancia a recorrer, entonces la sección libre del conducto de evacuación será de como poco 10 [cm2] por cada [m2] del local con un mínimo de 250 [cm2] (Ø18 [cm]), que será la sección aplicable en la mayoría de los casos. También sería posible usar el método de cálculo del CTE-DB-HS3 (Punto 4.2.2), pero cabe advertir que da una sección bastante mayor.
SISTEMAS CONTRAINCENDIOS, ALUMBRADO Y SEÑALIZACIÓN
Los locales destinados a la instalado de CT o CGM&P deben disponer de ciertos sistemas auxiliares de protección contraincendios, de alumbrado y de señalización para reducir el riesgo de accidentes y minimizar los daños producidos en caso de incendio.
| Cuadros generales de mando y protección de BT (CGM&P) /// NOTA: instalados fuera de CT y > 100 [kW]. |
1) Extintores portátiles: según el CTE DB SI 4 (Punto 1) se requiere uno por cada local con eficacia 21A -113B, pero teniendo en cuenta que la sala del CGM&P tiene características similares a una sala de contadores se considera más adecuada una eficacia mínima 21B acorde a la ITC-BT-16 del REBT.
Este equipo se montará de ser posible justo fuera de la sala y junto al acceso, su cota superior deberá situarse entre los 80 y 120 [cm] según lo indicado en el Anexo I del RIPCI y su masa será de al menos 2 [kg]. La ubicación del extintor se debe señalizar con un cartel sobre el equipo a aproximadamente 180 [cm] del suelo.
2) Alumbrado de emergencia: el CTE DB SUA 4 Punto 2 establece que la iluminación de emergencia es obligatoria en cualquier caso, se ubica a al menos 2 [m] del suelo, preferiblemente encima del acceso del local y debe aportar una iluminancia de mínimo 5 [lux] durante 1 [h]. En condiciones normales dentro de las salas de BT se recomienda una iluminancia igual o mayor 150 [lux].
3) Señalización y elementos auxiliares: sobre este aspecto la normativa no especifica ningún requisito, pero es muy recomendable que tanto la puerta de acceso a la sala y el propio CGM&P dispongan de un cartel de peligro de riesgo eléctrico y/o prohibido acceso a personal no autorizado.
| Centros de transformación (CT) /// NOTA: requisitos con celdas cerradas prefabricadas. |
1) Extintores portátiles: el CTE DB SI 4 Punto 1 exige poner uno por cada local con eficacia 21A -113B. No obstante, la ITC-RAT 14 en su Apartado 5.b.1 establece que la eficacia mínima será 89B, se recomienda la instalación del equipo fuera del CT y junto al acceso si es viable. No es necesario poner extintores si es obligatorio el montaje de instalaciones automáticas de extinción.
Este equipo se montará de ser posible justo fuera de la sala y junto al acceso, su cota superior deberá situarse entre los 80 y 120 [cm] acorde a lo indicado en el Anexo I del RIPCI y su masa recomendada de 5 [kg]. La ubicación del extintor se debe señalizar con un cartel sobre el equipo a aproximadamente 180 [cm] del suelo.
2) Instalación automática de extinción: el documento CTE DB SI 4 en su Punto 1 prescribe su montaje en centros cuyos aparatos contengan líquido de aislamiento dieléctrico con punto de inflamación menor que 300 [ºC] y potencia instalada mayor que 1000 [kVA] en cada aparato o mayor que 4000 [kVA] en el conjunto de los aparatos. Si el centro está integrado en un edificio de uso pública concurrencia y tiene acceso desde el interior del edificio, dichas potencias son 630 [kVA] y 2520 [kVA] respectivamente.
Además de estos condicionantes la ITC-RAT 14 en su Apartado 5.1 establece que en aquellos centros con otros equipos cuyo dieléctrico sea inflamable o combustible de punto de combustión inferior a 300 [ºC] y con volumen de aceite en cada equipo mayor de 600 [l] o mayor de 2400 [l] en el conjunto de aparatos también deberá disponerse un sistema fijo de extinción automático adecuado para este tipo de instalaciones. Estos volúmenes se reducen a 400 [l] y 1600 [l] respectivamente en locales pública concurrencia.
Esta instrucción establece que los sistemas automáticos deben disponer de un sistema de alarma que prevenga al personal de la actuación del sistema contra incendios, provisto de un tiempo de retardo suficiente para poder evacuar el recinto. Actualmente cabe destacar que rara vez se requerirá su instalación dado el uso generalizado de transformadores secos y de éster natural.
3) Alumbrado: el CTE DB SUA 4 Punto 2 indica que la iluminación de emergencia es obligatoria en cualquier caso, se ubica en el interior y a al menos 2 [m] del suelo, preferiblemente encima del acceso del local y debe aportar una iluminancia de mínimo 5 [lux] durante 1 [h]. En condiciones normales dentro de los centros se recomienda una iluminancia igual o mayor 150 [lux] mediante la instalación de dos luminarias.
4) Señalización y elementos auxiliares: la ITC-RAT 14 en sus Apartados 4/5 establece que el CT debe disponer de cartel con las 5 reglas de oro, cartel de primeros auxilios, señales de prohibido maniobrar excepto por personal autorizado y por último rótulos de peligro de alta tensión para las celdas y puertas.
Adicionalmente se recomienda disponer de una pértiga aislante con detector de tensión, una banqueta aislante y un botiquín, siendo este último obligatorio si hay personal estacionado permanentemente en el centro de transformación, situación que puede darse en centros con salas de control.
SOLIDEZ ESTRUCTURAL
Aunque no es el objeto de esta publicación, cabe advertir que el peso de un centro de transformación de abonado (centro de seccionamiento a parte) es del orden de los ~ 25000 [kg], esto implica una carga distribuida de hasta ~ 1850 [kg/m2], por lo que es importante verificar que la estructura del edificio lo pueda soportar.
En el caso de una caseta o sala para un CGM&P el peso total del conjunto es de aproximadamente ~ 2000 [kg], aunque en este caso la carga estará concentrada en una superficie bastante más pequeña. Cabe advertir que las dimensiones de la sala para un CGM&P pueden variar bastante dependiendo de la instalación.
EJEMPLOS DE DISEÑO
A continuación se exponen dos planos tipo, el primero de una sala de baja tensión para un CGM&P y el segundo de un local para un CT de abonado. Las medidas y características indicadas son acordes a los requisitos vistos en esta publicación en materia de protección contraincendios, el objeto de estos planos es disponer de manera resumida de las exigencias clave a tener en cuenta para diseñar instalaciones eléctricas en edificios:
