La distorsión armónica total (THD) es un parámetro que cuantifica cuanto se ve alterada la forma de onda del voltaje o de la intensidad respecto su forma de onda sinusoidal convencional. En el contexto de instalaciones de autoconsumo, la THD indica como de «limpia» es la curva de la corriente producida por el generador.
Una distorsión elevada puede causar la activación indeseada de interruptores, averías y un envejecimiento acelerado de la instalación eléctrica. A continuación se explica brevemente como justificar que una planta de autoconsumo cumple los requisitos legales sobre este parámetro.
ÍNDICE DE CONTENIDOS
NORMAS TÉCNICAS
No hay ningún reglamento o Real Decreto aprobado en España que haga referencia directa a los valores límite de THD que deben tener los inversores de corriente o cualquier otro generador. Sin embargo, si que existen Normas Técnicas que establecen los máximos admisibles en varios casos:
- Norma UNE-EN 61000-2-4: Compatibilidad electromagnética (CEM). Parte 2-4: Entorno. Niveles de compatibilidad para las perturbaciones conducidas de baja frecuencia en las instalaciones industriales.
- Clase 1: entorno industrial previsto para alimentación de equipos electrónicos sensibles, THDMAX del 5%.
- Clase 2: entorno industrial normal (límites habituales para redes públicas), THDMAX del 8%.
- Clase 3: entorno industrial degradado (generalmente por la presencia de convertidores) y no apto para alimentación de equipos sensibles, THDMAX del 10%.
- Norma 519-2014 – IEEE: Recommended Practice and Requirements for Harmonic Control in Electric Power Systems.
- Sistemas que operan a una tensión de hasta 1 [kV]: THDMAX del 5,0%.
- Sistemas que operan a una tensión de 1 a 69 [kV]: THDMAX del 3,0%.
- Sistemas que operan a una tensión de 69 hasta 161 [kV]: THDMAX del 1,5%.
- Sistemas que operan a una tensión mayor a 161 [kV]: THDMAX del 1,0%.
- Norma UNE-EN 50160: Características de la tensión suministrada por las redes generales de distribución. Aunque solo aplicable a redes de distribución, esta admite en baja tensión una THDMAX de hasta el 8,0%.
JUSTIFICACIÓN LEGAL

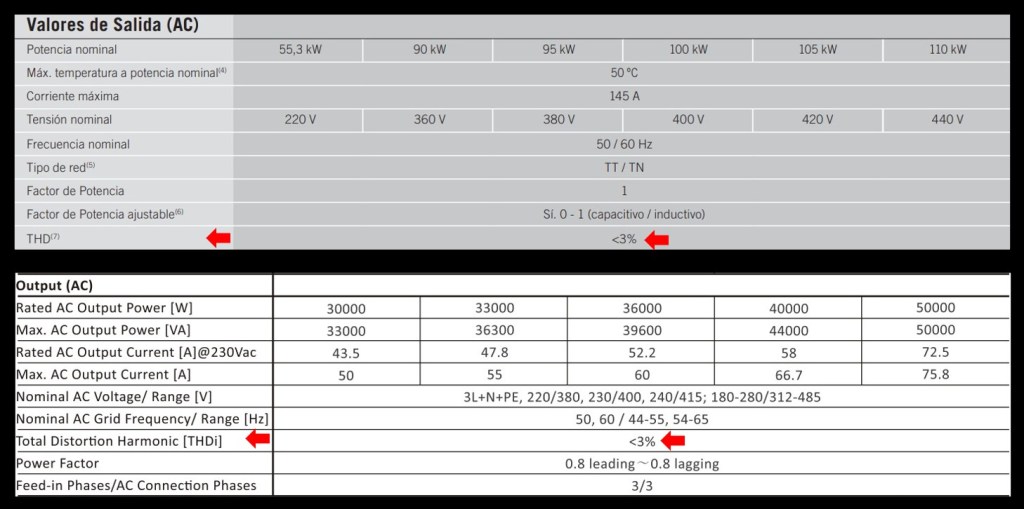

Los fabricantes de los inversores de corriente facilitan en las fichas técnicas de sus equipos el valor máximo de THD que estos pueden alcanzar. Para justificar que se cumple normativa, bastará con que dicho valor sea inferior al 3% o 5%, dependiendo de si el suministro opera en alta o baja tensión respectivamente.
