En esta publicación se explica como utilizar un medidor de resistencia de aislamiento (megóhmetro) para verificar si el aislamiento de una instalación o línea eléctrica de baja tensión cumple con el Reglamento electrotécnico para baja tensión. El medidor expuesto en esta entrada es el modelo KRA-4000M del fabricante KOBAN:
Este equipo en concreto además permite medir el voltaje en corriente alterna y continua, así como comprobar la continuidad eléctrica. Estas funcionalidades adicionales pueden variar entre las diferentes marcas y modelos disponibles. A título informativo cabe indicar que el coste del medidor KOBAN KRA-4000M es de aproximadamente 200,00 €, siendo este el precio sin IVA y para empresas instaladoras en 2026.
ÍNDICE DE CONTENIDOS
- ¿Qué es la resistencia de aislamiento?
- Cómo utilizar el medidor KOBAN KRA-4000M
- Valor mínimo acorde a la normativa
¿QUÉ ES LA RESISTENCIA DE AISLAMIENTO?
La resistencia de aislamiento suele referirse a la magnitud que mide resistencia eléctrica entre los cables activos (polos, fases, neutro) y el circuito de puesta a tierra de la instalación así como con las masas metálicas conectadas a tierra, es decir, principalmente las carcasas de los aparatos eléctricos.
Por lo tanto mide la oposición del aislamiento de los cables y de la aparamenta al paso de la corriente. La medición también puede realizarse entre fases o fase-neutro, si bien esto es más común en nuevas líneas de distribución o acometidas pendientes de conexión.
El valor de esta resistencia suele ser muy elevado, por lo que se mide en megaohmios ([MΩ]), unidad que equivale a un millón (106) ohmios. Cuanto mayor es el valor obtenido, mejor es la seguridad de una instalación o línea eléctrica, ya que implica que las masas expuestas a los usuarios están adecuadamente aisladas.
Un resultado de baja resistencia en este contexto implica que el riesgo de descarga eléctrica por contactos directos o indirectos es elevado y que probablemente exista una avería, como por ejemplo un cable con su recubrimiento dañado o un empalme mal realizado.
CÓMO UTILIZAR EL MEDIDOR KRA-4000M

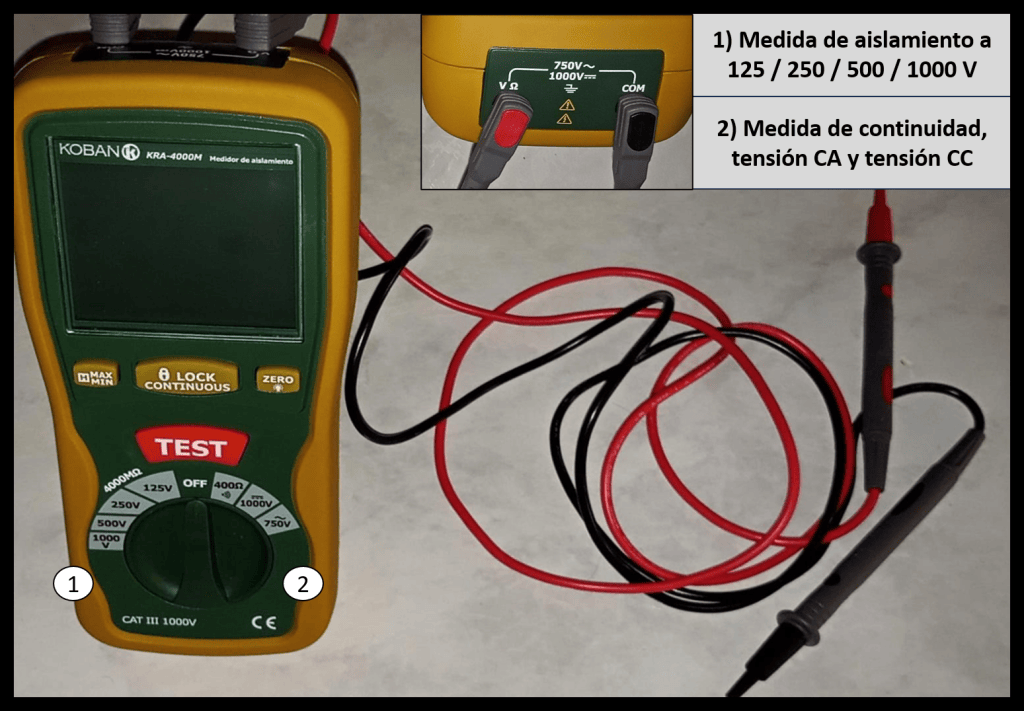

La medida debe llevarse a cabo sin tensión en la instalación o línea (interruptor abierto) utilizando un medidor de resistencia de aislamiento, este equipo cuenta con dos cables, el rojo hay que unirlo a la fase o polo a verificar (L1-3/N) y el negro a la tierra (T) o a la carcasa del aparato cuyo aislamiento se desee comprobar. Algunos modelos cuentan a mayores con un cable independiente para el neutro (N).
En sistemas trifásicos si se requiere realizar la medida global del aislamiento es necesario que las fases y el neutro se conecten a un mismo punto, que será al que se debe de conectar el cable rojo para realizar la medición. En el caso de instalaciones en las que el neutro esté conectado a la carcasa de los equipos -principalmente en industrias con esquema TN o similar- es necesario desconectarlos antes la prueba.
Para la medida el equipo aplica tensión en corriente continua, se debe elegir un valor adecuado conforme a la tensión nominal de la instalación y lo indicado en la ITC-BT-19 o en las normas técnicas particulares de compañía en el caso redes de distribución, la nominal siempre será menor o igual al voltaje de testeo:
- Tensión nominal ≤ 50 VCA / 75 VCC (ámbito ITC-BT-36) → 250 VCC
- Tensión nominal ≤ 500 V (e.g baja tensión en general) → 500 VCC
- Tensión nominal > 500 V (e.g sistemas de corriente continua) → 1000 VCC
Tras dejar sin tensión la instalación o línea y haber seleccionado la tensión de prueba se deben de conectar los terminales y clavijas del medidor conforme a lo indicando en apartados anteriores. Finalmente se mantiene pulsado el botón de «TEST» para obtener el valor de aislamiento, también es posible pulsar primero «LOCK CONTINUOUS» y después una vez «TEST» para que el equipo haga mediciones sin parar hasta que se apriete «TEST» de nuevo o cambie de modo.
La medición obtenida varía dependiendo de la duración de la prueba (la IEEE 43-2000 recomienda al menos 1 minuto) y del nivel de tensión aplicado. Con el tiempo de prueba la resistencia de aislamiento debe de aumentar (R60_SEGUNDOS / R30_SEGUNDOS > 1,25) y cuanto mayor es la tensión menor es la resistencia de aislamiento obtenida, tal y como se ejemplifica en las siguientes pruebas aplicadas a la instalación eléctrica de un cuarto baño:
El aislamiento en líneas de gran longitud siempre que sea posible debe de comprobarse en tramos de 100 [m], seccionando para ello la línea si excede esa longitud, pero no es una medida obligatoria. Si se abre únicamente la protección de cabecera (IGA) la medición obtenida es la resistencia de aislamiento de toda la instalación interior.
VALOR MÍNIMO ACORDE A LA NORMATIVA

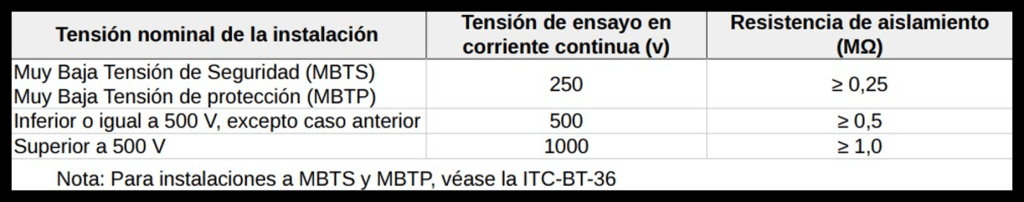

Los valores mínimos de aislamiento se recogen en la ITC-BT-19 del Reglamento electrotécnico para baja tensión, concretamente en la Tabla 3 de dicha instrucción. Cuanto más alta es la tensión nominal del sistema mayor es la resistencia de aislamiento exigida por la norma:
Cabe indicar que por regla general el aislamiento mínimo requerido suele ser de al menos 1 [MΩ] por cada [kV] de tensión nominal al que opere el sistema, línea o instalación que se esté verificando. Este criterio viene recogido por ejemplo en el documento guía de la IEEE Std 43-2000 elaborado por el Instituto de Ingenieros Eléctricos y Electrónicos.
