Los trafos de intensidad son elementos necesarios para medir indirectamente la corriente eléctrica cuando la potencia del sistema excede los ∼ 44 – 50 [kW]. En la entrada «MATERIAL ELÉCTRICO: TRANSFORMADORES DE CORRIENTE PARA LA MEDICIÓN DE POTENCIA» se explicó como dimensionar correctamente estos elementos.
No obstante, en el caso de los toroidales destinados a contadores de las distribuidoras de electricidad, no se sigue el método expuesto y se deben aplicar estrictamente las tablas de sus normas particulares. En esta publicación se exponen y explica como usar dichas tablas.
ÍNDICE DE CONTENIDOS
- UFD Distribución Electricidad (Naturgy)
- i-DE Redes Eléctricas Inteligentes (Iberdrola)
- E-Distribución Redes Digitales (Endesa)
- EDP España (Begasa / Viesgo / E-Redes)
- Ejemplo de selección
UFD DISTRIBUCION ELECTRICIDAD (NATURGY)

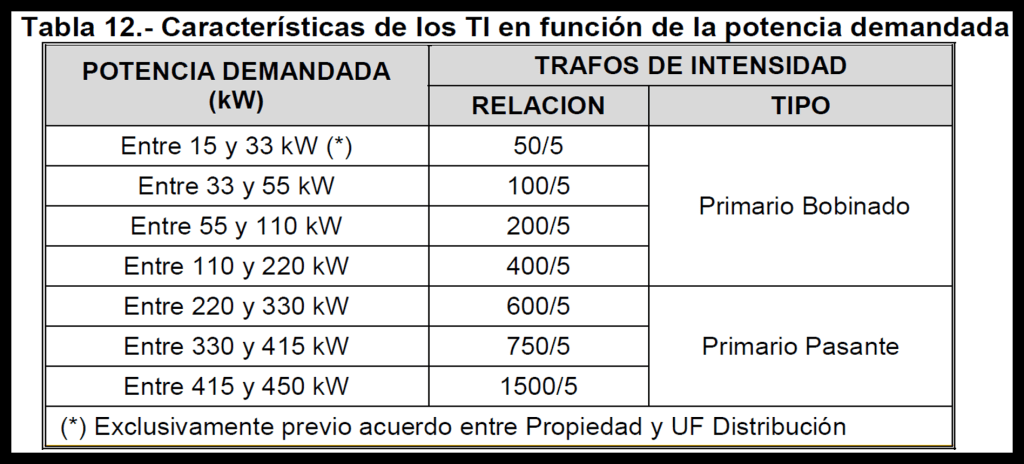

Esta empresa en su norma ES.0100.ES.RE.EIC Edición Nº5 (Apartado 10 / Tabla 12) establece las relaciones de intensidad de los trafos en función de la potencia máxima que pueda llegar a contratar el suministro, los toroidales deberán ser además clase 0,5S y con una potencia de 5 [VA]. Cabe aclarar que por regla general en suministros de potencia de hasta 44 [kW] se emplearán contadores de medida directa sin transformadores.
I-DE REDES ELECTRICAS INTELIGENTES (IBERDROLA)
i-DE establece en su documento guía MT 2.80.13 que los trafos de sus contadores se elegirán en función de la potencia máxima contratable y la tensión del suministro (trifásica a 230 o 400 [V]). La clase de los toroidales debe ser 0,5S pero no se establece una potencia de precisión, por lo que pueden ser de 5 o 10 [VA].
Cabe advertir que, a pesar de lo indicado en la tabla, hay técnicos de i-DE que solo aceptan trafos cuya potencia nominal sea superior a la potencia del suministro, por lo que realmente no se sigue el mismo criterio que el resto de distribuidoras. Es decir, para una tensión de 400 [V], los calibres que aconsejo emplear son estos:
- 50,01 a 69,00 [kW] → 100/5A
- 62,00 a 139,00 [kW] → 200/5A
- 94,00 a 208,00 [kW] → 300/5A
- 156,00 a 346,00 [kW] → 500/5A

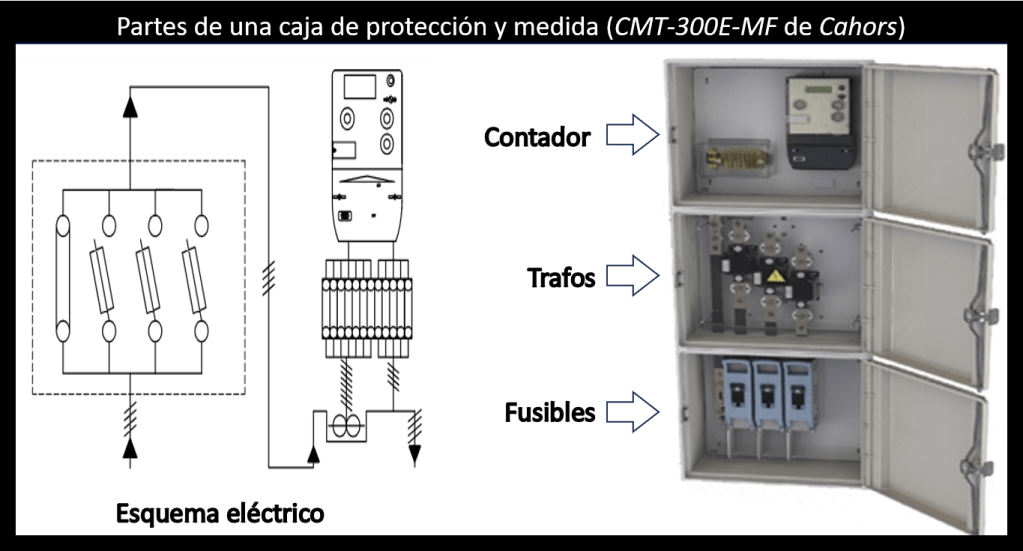

También indicar que esta guía establece que se instalarán contadores de medida directa hasta 50 [kW] y en cambio la NI 42.72.00 aprobada por industria sobre cajas de protección y medida (CPM) que solo hasta 44 [kW], por lo que es recomendable consultar a la distribuidora en suministros de 44 a 50 [kW] que configuración emplear.
Personalmente aconsejo en estos casos solicitar una potencia de acceso de 50,01 [kW] para poder usar una CPM con medida indirecta, de este modo se evitan conflictos con la compañía y se dispondrá de margen para ampliar la potencia del suministro, ya que con una CPM de medida directa no se podrán contratar más de 50 [kW].
E-DISTRIBUCION REDES DIGITALES (ENDESA)
La compañía E-Distribución en su documento guía NRZ103 prescribe que los transformadores de intensidad deberán ser clase 0,5S con potencia de 10 [VA] y que la medida será directa hasta ∼ 44 [kW] (63 [A]). Con la tabla facilitada en el apartado 8.2 se selecciona el transformador más adecuado en base a la potencia máxima contratable y la tensión del suministro (trifásica a 230 o 400 [V]).
EDP ESPAÑA (BEGASA / VIESGO / E-REDES)

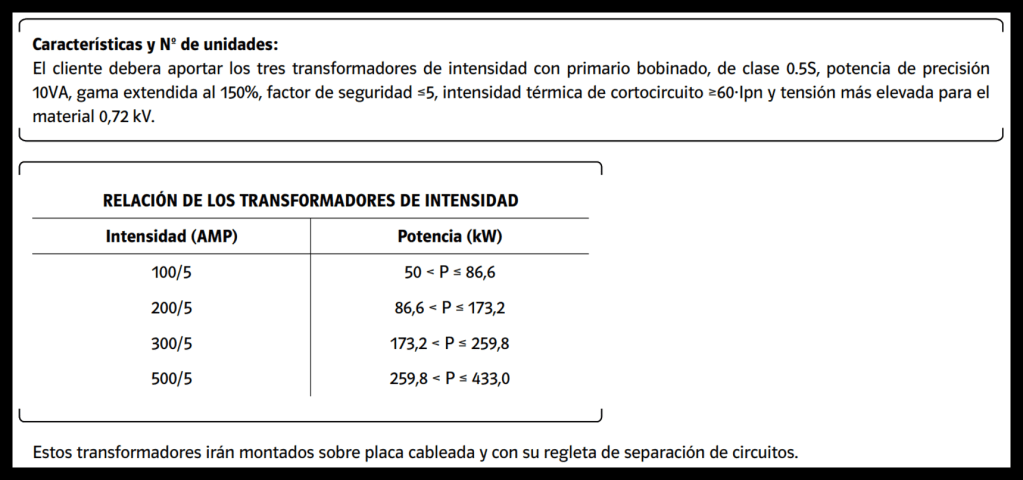

Este grupo de empresas no establecen en sus normas particulares los criterios para elegir los transformadores de medida para sus contadores, no obstante, en sus Cartas de condiciones técnico económicas habitualmente si que lo especifican, al ser distribuidoras pequeñas también es viable consultarles directamente.
Es importante tener en cuenta que estas compañías exigen realizar una verificación previa al montaje de todos los equipos de medida. Dependiendo de la norma y CTE consultada se estable el uso de la medida indirecta con trafos por encima de los 43,50 [kW] (norma NT-IEBT.01) o de los 50,01 [kW].
EJEMPLO DE SELECCIÓN
Se desean conocer los transformadores de intensidad a instalar para el contador de un suministro trifásico a 230/400 [V] de 200 [kW], en función de las tablas expuestas anteriormente se determinan a continuación los posibles trafos a emplear para cada una de las empresas distribuidoras:
| Distribuidora | Soluciones admitidas para un suministro de 200 [kW] |
|---|---|
| UFD | 400/5A – Clase 0,5S – 5 [VA] |
| i-DE | 300/5A – Clase 0,5S – 5/10 [VA] 500/5A – Clase 0,5S – 5/10 [VA] |
| E-Distribución | 200/5A – Clase 0,5S – 10 [VA] 500/5A – Clase 0,5S – 10 [VA] |
| EDP | 300/5A – Clase 0,5S – 10 [VA] |
