Todos los emplazamientos con suministro eléctrico requieren de un armario al cual llega la acometida de la red de distribución de la compañía. En esta publicación se abordan las posibles soluciones existentes aprobadas por el Reglamento electrotécnico para baja tensión (REBT) y las normas específicas de la compañía para nuevos suministros individuales, es decir, cuando solo vaya a alimentar a un único usuario.
ÍNDICE DE CONTENIDOS
- Posibles soluciones técnicas
- Caja de protección y medida (CPM)
- CPM/CM & caja general de protección (CGP)
- CPM/CM, CGP & caja de seccionamiento (CS)
- Armarios especiales
POSIBLES SOLUCIONES TÉCNICAS
En los suministros individuales la ITC-BT-12 del REBT indica que no hay línea general de alimentación (LGA), por lo que en un principio solo se dispondrá de un único armario (que puede tener varios cuerpos o cajas) en el límite de la parcela equipado con los elementos de protección y medida necesarios, al cual llegará la acometida de la red eléctrica y saldrá la derivación individual hacia el cuadro general de mando y protección del emplazamiento (CGM&P). Las soluciones más habituales se resumen a continuación:
- Caja de protección y medida (CPM), fusibles con o sin reparto.
- Caja de medida o caja de protección y medida + caja general de protección (CM/CPM+CGP).
- Caja de medida o de protección y medida + caja general de protección + caja de seccionamiento (CM/CPM+CGP+CS).
Es necesario tener en cuenta que la configuración a emplear no solo depende de la normativa especifica de la empresa distribuidora, sino principalmente de lo especificado en la Carta de condiciones técnico- económicas (CTE) remitida por la compañía al solicitar el suministro.
Los armarios de acometidas pueden ser instalados en nichos con puerta metálica, empotrados en muros o fachadas, en hornacinas de obra o prefabricadas de hormigón y sobre zócalos. El modelo elegido condiciona las posibles ubicaciones donde pueden montarse las cajas del armario, por lo que debe consultarse su ficha técnica.
Cabe advertir que, en el caso de montar las cajas en nichos, las medidas del nicho y las características de la puerta deberán cumplir estrictamente lo indicado en las especificaciones de la distribuidora. Esto también aplica a las cajas, pero estas son homologadas por el distribuidor que las comercializa (e.g. Pinazo, Cahors).
| Distribuidora | Altura peana | Altura contador | Profundidad del nicho | Separación nicho/cajas | Puerta |
|---|---|---|---|---|---|
| UFD | 30 – 80 [cm] | 0,7 – 1,8 [m] | ≥ 30 [cm] | CGP: NA, nichos ≥ 1,0 [m] de alto por 0,5-1,0 [m] de ancho CPM: ≥ 10 [cm] | Metálica inoxidable Resistencia IK10 Llave triangular Placa riesgo eléctrico |
| i-DE | ≥ 30 [cm] | 0,7 – 1,8 [m] | ≥ 30 [cm] | Techo: ≥ 20 [cm] Pared: ≥ 15 [cm] Suelo: ≥ 30 [cm] Entre cajas: ≥ 15 [cm] | Metálica inoxidable Espesor > 2 [mm] Llave triangular Resistencia IK10 |
| E-Distribución | ≥ 30 [cm] | 0,7 – 1,8 [m] | ≥ 30 [cm] | Techo: ≥ 10 [cm] Pared: ≥ 10 [cm] Suelo: ≥ 20 [cm] (Ancho paredes > 15 [cm]) | Metálica inoxidable Llave triangular Resistencia IK10 |
| EDP | ≥ 50 [cm] | 0,7 – 1,8 [m] | ≥ 30 [cm] | CGP: NA, nichos ≥ 1,0 [m] de alto por ≥ 0,5 [m] de ancho CPM: NA | Metálica inoxidable Espesor > 2 [mm] Llave triangular Resistencia IK10 |

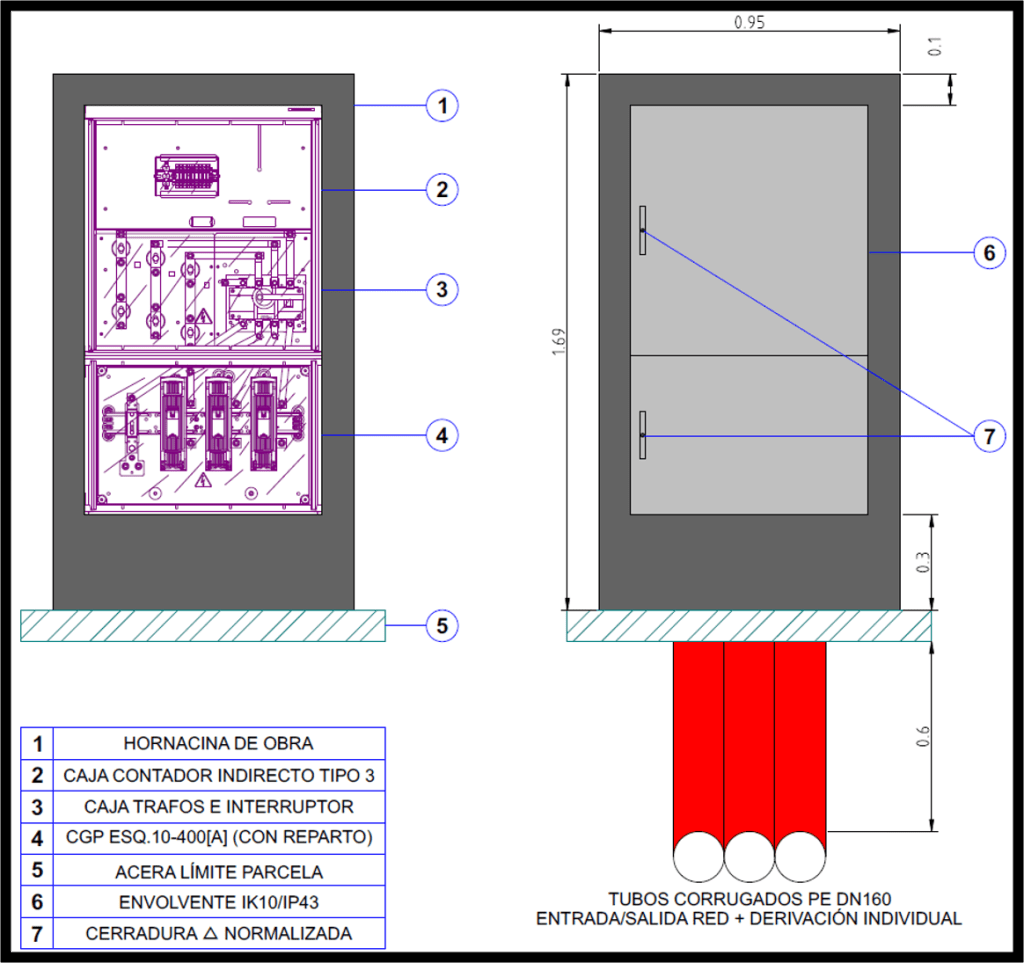

CAJA DE PROTECCIÓN Y MEDIDA (CPM)
Es la solución más sencilla, que cuenta con espacio para el contador, los trafos de intensidad si se trata de una suministro que requiera medida indirecta (> 63-72 [A] / 44-50 [kW]) y los fusibles de protección; hay modelos que también disponen de interruptor de corte en carga.
Las CPM deberían bastar por si solas cuando la acometida es subterránea, pero algunas distribuidoras no disponen de soluciones homologadas a partir de cierta potencia o exigen de todos modos elementos adicionales. Cabe advertir que a veces se requiere que los fusibles cuenten con reparto, es decir, con entrada y salida a la red de distribución. En acometidas aéreas habitualmente no basta con instalar una CPM.
| Distribuidora | Exigencia de cajas adicionales como CGP o CGP+CS |
|---|---|
| UFD | -) CPM homologadas hasta 400 [A], valen por si solas para acometidas subterráneas. |
| i-DE | -) CPM homologadas hasta 300 [A], sirven por si solas para acometidas subterráneas. |
| E-Distribución | -) A pesar de disponer de CPM homologadas casi siempre se exige que vayan con CS/CGP. |
| EDP | -) CPM homologadas hasta 300 [A], bastan por si solas para acometidas subterráneas. |
Cabe aclarar que las CPM de más de 63-72 [A] realmente están constituidas por la unión de una caja de medida (CM) y una caja general de protección (CGP), pero se les suele dar este nombre para diferenciarlas de otras soluciones no compactas.
CPM/CM & CAJA GENERAL DE PROTECCIÓN (CGP)

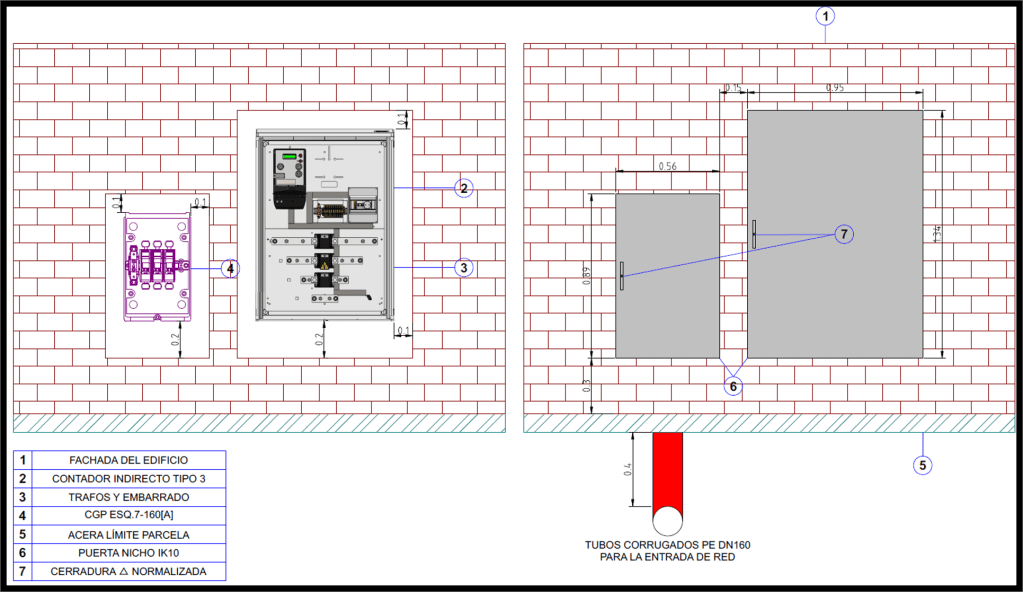

Cuando la acometida es aérea o a partir de ciertos niveles de potencia la compañía puede solicitar que se instale una caja de medida (CPM sin fusibles) o una CPM más una caja general de protección (CGP) independiente, la cual se ubica sobre el poste de la luz o junto a la CM/CPM. Las CGP se clasifican principalmente en función del amperaje que soportan y su esquema de conexionado, este último se especifica en la CTE de la compañía:
Cuando el montaje es sobre poste o fachada la CGP se sitúa a una altura de unos 2,5-3,0 [m] y el bajante hasta el nivel del suelo o hasta la CM/CPM se realiza bajo tubo metálico. La instalación en hornacina de obra, armario o nicho normalmente obliga a colocar la CGP al lado de la CM/CPM en vez de justo debajo por las dimensiones límite que establece la compañía.
CPM/CM, CGP & CAJA DE SECCIONAMIENTO (CS)
En el caso particular de Cataluña, E-Distribución suele exigir una solución de armario bastante más costosa y voluminosa, la cual se compone de una CPM, una CGP (esquema 9) y una caja de seccionamiento (CS). En otras zonas a veces se pide también esta configuración pero con CM en vez de CPM. La CGP y la CS en ciertos casos pueden estar separadas de la CPM en una envolvente independiente.
El esquema eléctrico de una caja de seccionamiento es similar al de una caja general de protección tipo 10 (CGP-10) o al de la caja de fusibles con reparto de una CPM, es decir, cuenta con entrada/salida de red y una salida superior hacia la red interior (RED ⇆ CS ➝ CGP ➝ CPM ➝ CGM&P). La intensidad asignada de este elemento habitualmente es de 400 [A].
ARMARIOS ESPECIALES
Las empresas distribuidoras a veces pueden admitir soluciones compactas especiales para ciertos suministros, principalmente instalaciones de alumbrado público y estaciones de recarga a fin de minimizar el espacio ocupado en la vía pública.
También suelen contar con modelos homologados específicamente diseñados para su instalación dentro de edificios, pero su uso es poco habitual en suministros individuales. Este tipo de montaje suele darse en bloques de vivienda en los cuales lo más común es realizar una centralización de contadores en la entrada del edificio y en el exterior montar la CGP.
Finalmente cabe destacar que los armarios de acometida también son empleados en autoconsumos compartidos para computar y repartir la energía producida entre los consumidores asociados. Algunas compañías ya disponen de modelos específicos para esta aplicación.
