Anteriormente se ha tratado en esta web como calcular la puesta a tierra en centros de transformación de alta tensión de 3ª categoría (≤ 30 [kV]), proceso que depende en gran medida de parámetros que debería indicar la empresa distribuidora en su Carta de condiciones técnico-económicas o bajo consulta.
Dado que a veces no son facilitados, esta entrada tiene como objeto recoger los valores de referencia que las diferentes compañías contemplan para la intensidad de defecto, la duración de su despeje y la corriente de cortocircuito en sus redes de distribución de hasta 30 [kV]. Las normas particulares y cartas se han consultado en febrero de 2024.
ÍNDICE DE CONTENIDOS
- Tabla resumen
- E-Distribución Redes Digitales (Endesa)
- i-DE Redes Eléctricas Inteligentes (Iberdrola)
- UFD Distribución Electricidad (Naturgy)
- EDP (E-Redes / Begasa / Viesgo)
- Compañía Melillense de Gas y Electricidad (Gaselec)
- Empresa de Alumbrado Público de Ceuta Energía (Endesa)
TABLA RESUMEN
En la siguiente tabla se resumen los parámetros de referencia de las principales distribuidoras de España, estos valores y rangos se han obtenido de sus especificaciones particulares y cuando estas no los recogían se han examinado Cartas de condiciones técnico-económicas (CTE) de proyectos reales. En los siguientes apartados se profundiza sobre las fuentes consultadas en cada caso y los pormenores a tener en cuenta.
| Distribuidora | Corriente de cortocircuito (ICC ≡ [kA]) | Intensidad de defecto (ID ≡ [A]) | Tiempo de despeje (tD ≡ [s]) |
|---|---|---|---|
| E-Distribución | ICC ∈ 16 – 20 | ID ∈ 300 – 1000 CTE → ID ∈ 200 – 700 | tD ≤ 1,0 |
| i-DE | UN ≤ 24 [kV] → ICC ~ 12,5 UN > 24 [kV] → ICC ~ 20 | UN ≤ 20 [kV] → ID ≤ 4500 UN > 20 [kV] → ID ≤ 9000 CTE → ID ∈ 100 – 1000 | UN ≤ 20 [kV] → tD ≤ 400 / ID UN > 20 [kV] → tD ≤ 2200 / ID CTE → tD ∈ 1 – 3 |
| UFD | ICC ~ 16,0 | CTE → ID ∈ 150 – 700 | tD ~ 0,7 CTE → tD ∈ 0,7 – 3,0 |
| E-Redes | UN ≤ 24 [kV] → ICC ~ 16 UN > 24 [kV] → ICC ~ 20 | ID ∈ 300 – 500 | tD ~ 0,3 |
| Viesgo y Begasa | UN ≤ 24 [kV] → ICC ≤ 16 UN > 24 [kV] → ICC ≤ 20 | CTE → ID ∈ 250 – 500 | CTE → tD ≤ 5,0 |
| Gaselec | ICC ~ 14,43 | ID ~ 2 | tD < 0,5 |
E-DISTRIBUCIÓN REDES DIGITALES (ENDESA)
E-Distribución es la distribuidora predominante en las Islas Baleares, Islas Canarias, Andalucía, Aragón, Cataluña y la mitad sur de Extremadura (Badajoz). En su Norma NRZ001 especifica que las intensidades de defecto por regla general oscilarán de 300 a 1000 [A].
También indica que la corriente de cortocircuito máxima de sus redes no sobrepasa habitualmente los 16 [kA], pudiendo alcanzar los 20 [kA] en algunos casos. Sobre el tiempo de eliminación del defecto no se aportan valores de referencia y deberán consultarse directamente para cada proyecto.
En los expedientes analizados de esta empresa de nuevos suministros en alta tensión se suelen establecer intensidades de defecto de 200 a 700 [A] y tiempos de despeje de falta inferiores a 1 [s], valores coherentes con los especificados en normativa.
I-DE REDES ELÉCTRICAS INTELIGENTES (IBERDROLA)
i-DE es la principal compañía encargada de la distribución eléctrica en el norte de Extremadura (Cáceres), el este de Castilla la Mancha, Castilla y León, Comunidad Valenciana y la zona norte de Madrid. En su Norma MT 2.00.03 establece intensidades de cortocircuito de 12,5 [kA] para tensiones de hasta 24 [kV] y de 20 [kA] por encima.

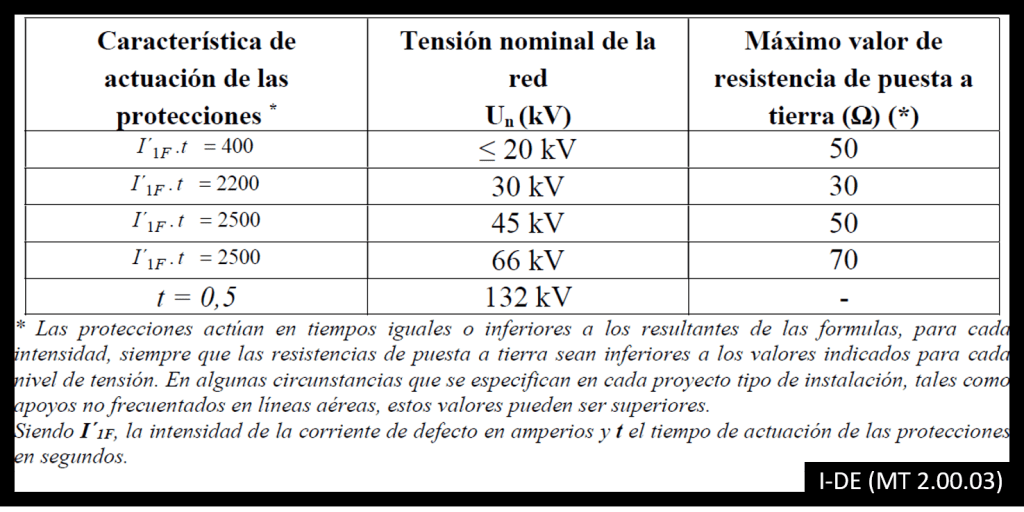

En ese mismo documento se indica que el producto de la intensidad de defecto en [A] por el tiempo de disipación del defecto en [s] será como máximo 400 [A·s] en redes de hasta 20 [kV] y de 2200 [A·s] hasta 30 [kV]; esta relación permite calcular el tiempo o intensidad si se conocen uno de los dos.

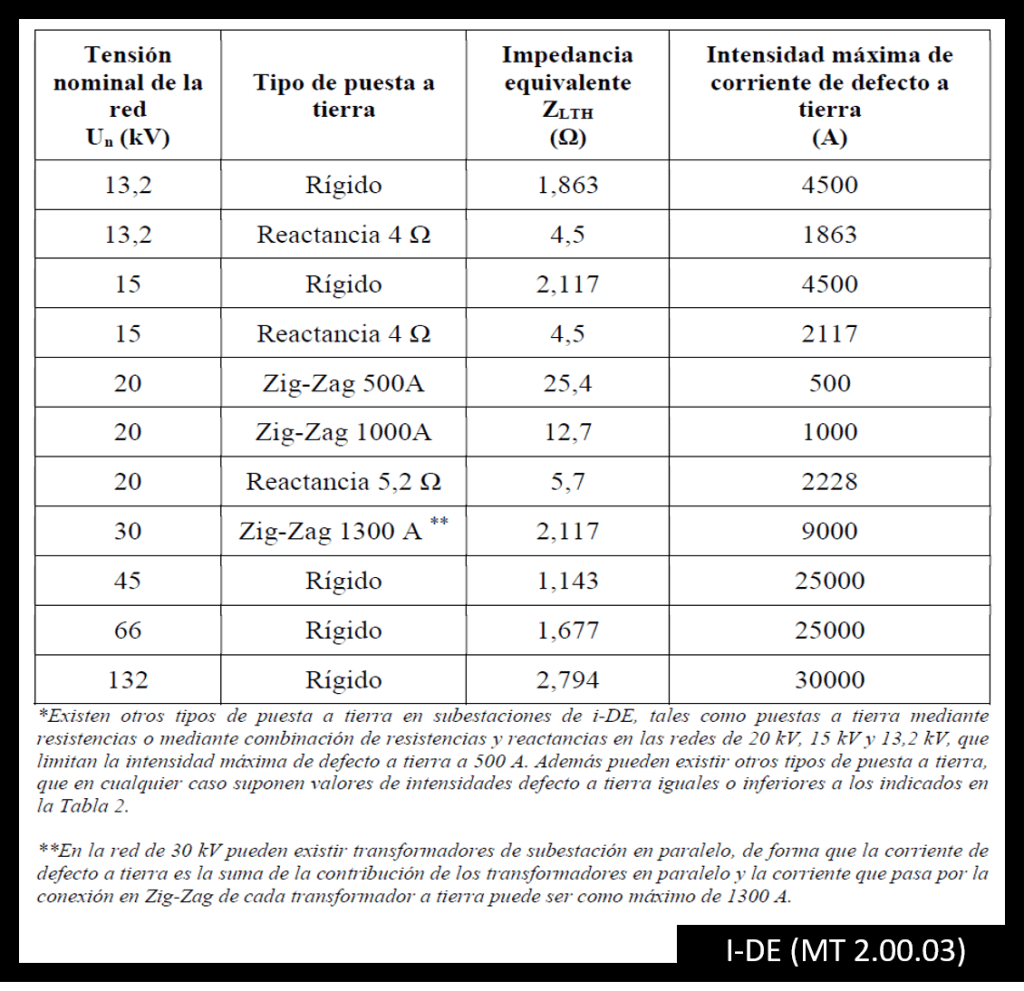

De modo estimativo también se facilitan las intensidades de defecto más altas que pueden darse dependiendo de la configuración de la subestación de cabecera, pero cabe advertir que son muy elevadas, por lo que es conveniente consultar a la compañía su valor real para cada obra. En los proyectos consultados se reportan normalmente intensidades de defecto de 100 a 1000 [A] y tiempos de despeje de falta de 1 a 3 [s].
UFD DISTRIBUCIÓN ELECTRICIDAD (NATURGY)
UFD está presente en la zona sur de Madrid, Galicia, el oeste de Castilla la Mancha y Segovia. La empresa en su proyecto tipo IT.08022.ES-DE.NOR establece que la corriente de cortocircuito de sus redes puede suponerse de 16 [kA] y la duración de la intensidad de falta de 0,7 [s].
En sus normas no ofrece valores de referencia para la intensidad de defecto a tierra, solo fórmulas para su cálculo que dependen de las características de la subestación AT/MT y de la red de distribución. En las CTE consultadas de obras reales de la zona de Galicia los valores de intensidad de defecto son habitualmente de 200 a 700 [A] y los tiempos de despeje de 0,7 a 3,0 [s].
EDP (E-REDES / BEGASA / VIESGO)
La empresa EDP-Energias de Portugal, S. A gestiona en España las distribuidoras E-Redes (Asturias), Begasa (Galicia) y Viesgo (Cantabria), las cuales están progresivamente unificando sus normas específicas, si bien sus redes tienen características algo diferentes al haber sido compañías independientes durante mucho tiempo.
E-Redes en su Norma ET/RD-DR-00009 indica que los valores de intensidad de defecto varían de 300 a 500 [A] y que pueden considerarse tiempos de despeje de falta 0,3 [s] para los cálculos del proyecto. Por otro lado, en el documento PT-CTCA.ER se establece -de manera orientativa- que la intensidad de cortocircuito más alta en redes de hasta 24 [kV] es de 16 [kA] y de 25 a 30 [kV] de 20 [kA].
Begasa y Viesgo actualmente comparten las mismas especificaciones particulares. En su documento PT-CTEP.01 se recogen valores más altos que los de E-Redes para las corrientes de cortocircuito, los valores para el tiempo de despeje de la falta y la intensidad de defecto no se indican, solo se exponen fórmulas para su estimación. En mi experiencia en las redes de Begasa y Viesgo suelen darse intensidades de falta entorno los 250 – 500 [A] y tiempos de eliminación de falta de como máximo 5 [s].
COMPAÑÍA MELILLENSE DE GAS Y ELECTRICIDAD (GASELEC)
Gaselec es la empresa encargada de la distribución en la ciudad autónoma de Melilla, en la normativa expuesta en su página web no se aborda en ningún apartado los valores de referencia de las corrientes de cortocircuito, intensidades de falta ni tiempos de despeje.
Se ha dirigido a la compañía una solicitud formal sobre los valores de intensidades de defecto, corrientes de cortocircuito y tiempos de despeje que suelen darse en sus redes de distribución, pero aún no se ha recibido contestación alguna.
No obstante, en el boletín oficial nº4720 del 11/06/2010 se hace una breve mención a los parámetros de la red de la ciudad autónoma, documento en el que indica una potencia de cortocircuito de referencia de 250 [MVA], lo cual equivale a 14,43 [kA] dado que la red opera a 10 [kV], un tiempo de desconexión «instantáneo», que puede interpretarse de 0,5 [s] o menos, y una intensidad de falta de 2 [A].
Cabe destacar que actualmente (marzo 2024) Melilla no está interconectada con la península, por lo que su suministro eléctrico depende principalmente de la Central eléctrica de Melilla. Esto implica que los valores indicados deberían ser válidos para toda la ciudad.
EMPRESA DE ALUMBRADO ELÉCTRICO DE CEUTA ENERGÍA (ENDESA)
Esta empresa fue comprada por E-Distribución en 2018 y actualmente ambas comparten la misma normativa, no obstante, dado que su red de distribución ya estaba desarrollada cuando se produzco su adquisición, es posible que sus parámetros sean diferentes.
Se ha realizado una consulta formal a esta distribuidora sobre los valores de intensidades de defecto, corrientes de cortocircuito y tiempos de despeje más habituales de sus redes de distribución, pero no se ha recibido respuesta alguna al respecto.
