En esta publicación se explica y justifica por qué no se debe pisar un módulo fotovoltaico, ya sea durante la ejecución de la instalación o al realizar labores de mantenimiento y limpieza.
ÍNDICE DE CONTENIDOS
PESO DE UNA PERSONA PROMEDIO

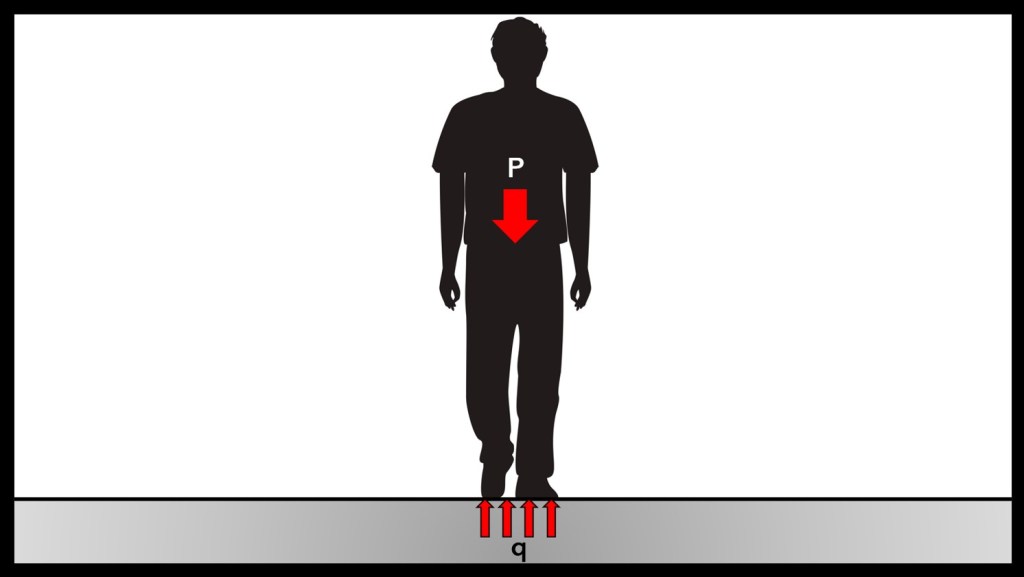

El peso de un adulto se puede considerar por seguridad de 100 [kg], aunque suele ser menor en la mayoría de casos. Por otro lado, la talla media de zapato es de 41 (medida UE), lo cual equivale a una superficie de contacto con el suelo de ∼ 0,02 [m2]. Esto implica que una persona transmite al suelo una carga distribuida de 2500 o 5000 [kg/m2] (24516,63 / 49033,25 [Pa]) dependiendo de si se apoyan los dos pies o solo uno respectivamente.
RESISTENCIA DE UN PANEL ESTÁNDAR
No todas las partes de un panel fotovoltaico son capaces de soportar la misma carga, actualmente (2023) la resistencia mecánica de los módulos convencionales (de silicio monocristalino y rígidos) apenas varía entre los diferentes fabricantes:
- Cara inferior (plástico): los paneles son capaces a soportar hasta 2400 [Pa] en su cara inferior (trasera), es decir, ∼ 244,64 [kg/m2]. Dado que el área de una panel es de 2,00 [m2], la carga concentrada equivalente sería de 489,28 [kg], si bien cabe aclarar que esta parte del equipo ni de lejos es capaz de soportar un peso puntual tan elevado. Como valor orientativo no se aconseja someter la parte trasera a más de 10 [kg].
- Cara superior (vidrio templado): esta zona puede aguantar hasta 5400 [Pa] en su cara superior (550,46 [kg/m2]), lo cual se traduciría en una carga equivalente concentrada de 1100,92 [kg], de nuevo es necesario remarcar que esta parte del equipo no es capaz de soportar ni mucho menos un peso puntual tan elevado. No se recomienda apoyar objetos sobre la superficie delantera que pesen más de 25 [kg].

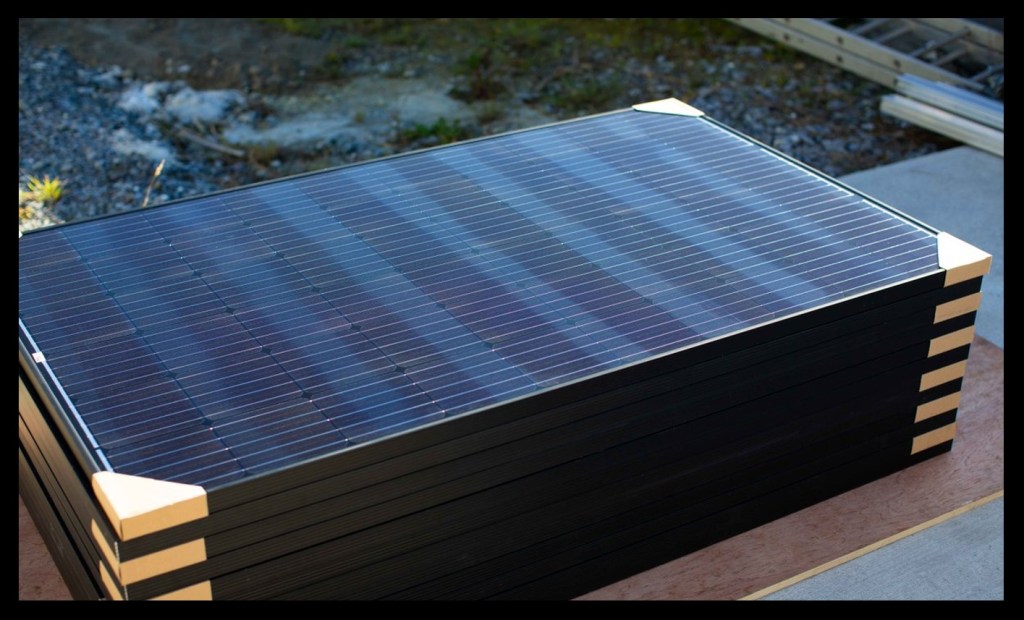

- Marco (aluminio): los paneles a menudo se transportan apilados horizontalmente en pallets de unas 30 unidades, cada una con un peso promedio de 30 [kg], por lo que el módulo situado abajo de la pila puede llegar a soportar ∼ 900 [kg], el apoyo se realiza sobre el marco de aluminio. Este tiene un ancho de ∼ 10 [mm], por lo tanto, dado que el perímetro es de unos 6000 [mm], el área de apoyo es de 0,06 [m2], lo cual implica una carga distribuida de 15000 [kg/m2]. Cabe destacar que el peso suele concentrarse en las esquinas debido a los separadores empleados entre paneles, por lo que la carga puntual máxima sería de 225 [kg].
Dados los resultados obtenidos, se concluye que únicamente el marco de aluminio sería capaz de soportar el peso de una persona de manera segura, pero cabe advertir que solo sería recomendable apoyarse sobre la zonas del marco cercanas a los puntos de apoyo con la estructura soporte para evitar la flexión del panel.

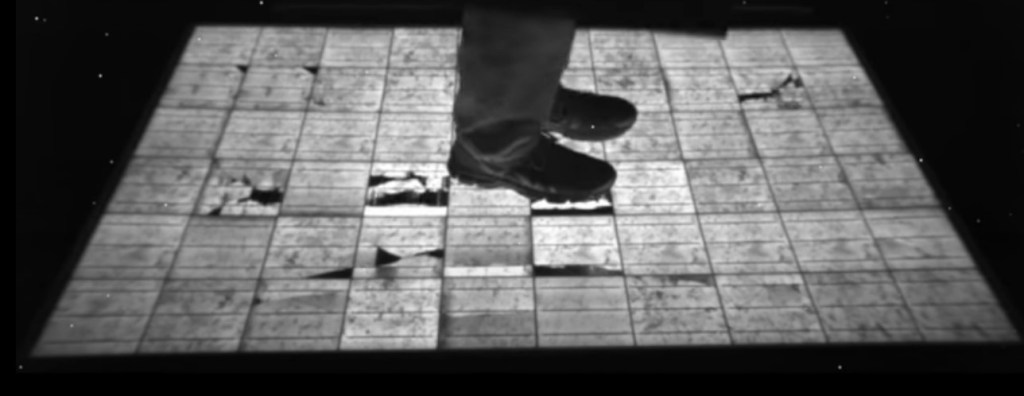

En cualquier caso, la mayoría de los fabricantes en sus manuales de montaje prohíben expresamente pisar los paneles fotovoltaicos, ya sea durante su montaje o mantenimiento, ya que supone un riesgo para los instaladores (electrocución, caídas) y puede provocar daños no apreciables a simple vista (microfracturas) que reducen la producción y vida útil del módulo.
CONCLUSIONES Y CONSEJOS

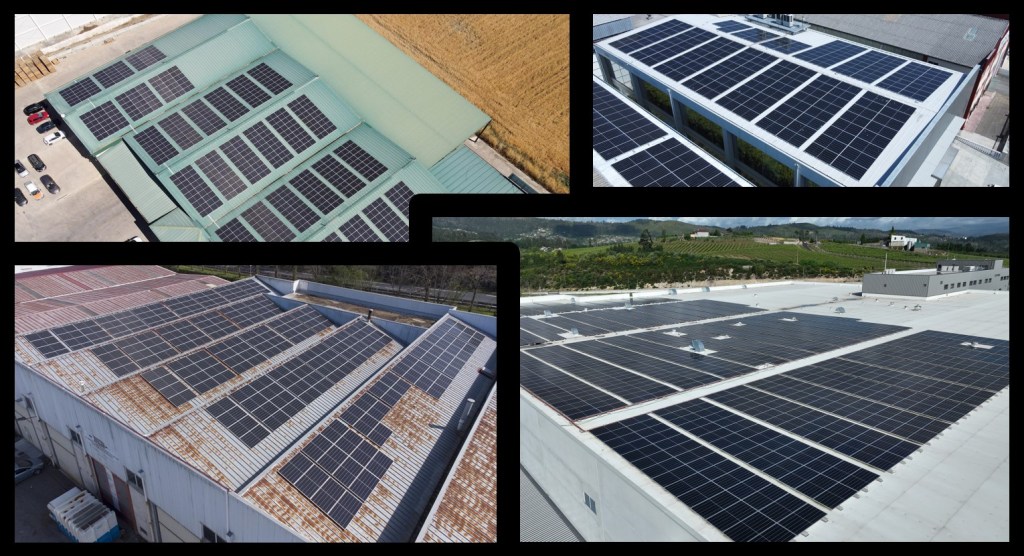

En base a todo esto se concluye que no se debe pisar un módulo fotovoltaico, pero si fuera necesario el operario o usuario debe apoyarse en el marco y cerca de las zonas de contacto con la estructura soporte. Para evitar esto se recomienda instalar los paneles dejando pasillos de al menos 25 [cm] a intervalos regulares, tal y como como se expone en las siguientes imágenes:
